DEI BD429 ARINC线路驱动器电路

发布时间：2021-03-16 17:13:04     浏览：2571

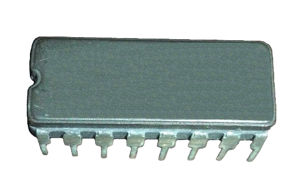

DEI BD429 ARINC线路驱动电路是一种双极单片集成电路芯片，致力于满足多种通用航空串行数据总线规范的需求。这些规范包括差分双极RZ类型(如ARINC 429、ARINC 571和ARINC 575)和差分NRZ类型(如RS-422规范)。

特征

ARINC 429高速(100KHz)和低速(12.5kHz)数据速率的线路驱动器

行业标准ARINC 429线路驱动器替换零部件用销

低ARINC 422线驱动器模式，数据速率高达100khz

电压摆可由两个外部结构电容器调整

输入是与TTL和CMOS兼容的

低静功率125MW(典型值)

可编程控制器输出差通过VREF引脚

带熔断器的输出提供故障维护过电压保护

驱动器ARINC的满载为400W和30万pF

拓展(-55°C+85°C)和军事(-55°C+125°C)温度范围

100%终极测试


属性

Temp Range: -55 to 125

Product Package Type: 16 CERDIP

Channels: 1

Power Supply Range: +/-15

Years To EOL: 10

Holt X-Ref: HI-3182

Ddc X-Ref Pn: DD-03182DC

Other X-Ref Pn: HS1-3182

Output Resistance: 37.5

Digital PSU: 5

Package Description: 16 Pin Ceramic DIP

Package Type: Through Hole

JEDEC: MS-030-AC

DEI公司是美国专注航空应用的IC厂商，主要为航空电子领域提供芯片产品。产品包括Arinc429和其他通信协议的收发信机、接收器和驱动器、离散时间数字转换器。深圳市新葡萄AMG创展科技有限公司，优势提供DEI高端芯片订货渠道，部分备有现货库存。

详情了解DEI请点击：/brand/53.html

或联系我们的销售工程师：0755-83642657   QQ: 2295048674


推荐资讯

  • Broadcom PEX90144|144通道PCIe 6.0高速交换芯片——面向AI数据中心与HPC的核心互连引擎

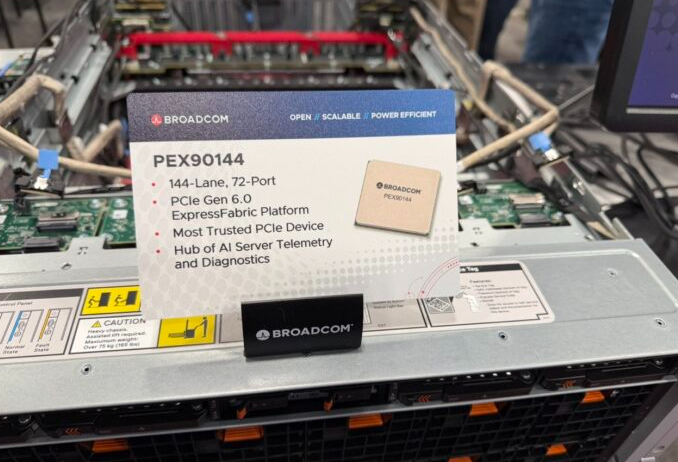

    Broadcom PEX90144|144通道PCIe 6.0高速交换芯片——面向AI数据中心与HPC的核心互连引擎 2026-03-10 09:02:55
