    Hypertronics连接器 MHD/MDD/MDP 系列

    发布时间：2021-04-07 17:28:13     浏览：1700

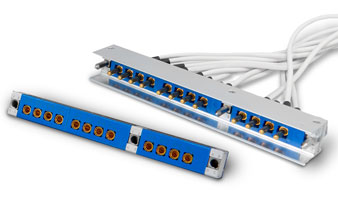

    Hypertronics MHD系列连接器是高密度PCB连接器，由信号、电源和同轴连接器组成。在商业航空和航天应用的最恶劣环境中，Hypertronics MHD系列连接器的设计能够承受高水平的冲击和振动。

    Hypertronics连接器MHD连接器配有信号和he 807腔体作为电源和同轴触点。由于触点直径为0.5 mm，该系列可提供52至400个直通、表面安装的引线块和直角终端形式的信号触点，并可支持多达32个电源或同轴触点（触点直径2.00）。金属盖能带来高水平的抗冲击和抗震性能，消除接触磨损，从而提高系统的可靠性，降低磨损率，避免系统故障停机。Hypertronics连接器的MHD连接器通过ESA认证。

    Hypertronics连接器MDD金属外壳连接器有100触点和200触点配置。

    Hypertronics连接器MDP塑料外壳连接器仅提供200触点配置。由于采用了单插座型进行研发，降低了供应链成本，缩短了装配时间。因此，MDP系列的设计形成了一个经济的解决方案。

    深圳市新葡萄AMG创展科技有限公司，授权代理销售Hypertronics连接器产品，欢迎咨询。

    详情了解Hypertronics请点击：/brand/75.html

    或联系我们的销售工程师：0755-83642657   QQ: 2295048674


    配置

    排数/路数

    4

    间距

    1.905正方形栅格，HE807腔体

    触头位置

    52至400

    触头终端

    直角穿板焊接、直通穿板焊接、SMT

    标称电流

    3 A信号电流，15 A电源电流

    标称针脚直径

    0.5, 2

    资质鉴定

    ESA-ESCC 3401/065

    机械和环境规范

    插拔次数

    5000

    拔出力

    小于或等于0.5 N

    温度范围

    -55℃至+125℃



    材质与终饰

    绝缘子

    邻苯二甲酸二烯丙酯UL94 VO (MHD/MDD)、LCP热塑性塑料(MDP)

    框架

    铝合金（MHD与MDD）

    触头

    铜合金

    触头镀层

    镍+金

    导件

    黄铜+镍或不锈钢



    电气

    触头直径

    信号：0.50 mm
    电源 ?2mm

    触头阻抗

    信号：小于或等于12毫欧姆
    电源：小于或等于2毫欧姆

    Current Rating

    信号：3A
    电源：15A

    额定电压

    200V



    推荐资讯

    • Hypertronics 光纤连接器扩束触头，尺寸5和尺寸12
      Hypertronics 光纤连接器扩束触头，尺寸5和尺寸12 2020-12-17 15:27:54

      Hypertronics 光纤连接器扩束光纤触头技术是专门为I系列、III系列和IV系列连接器设计的标准尺寸为12腔体的光纤连接器，加载在MIL-DTL-38999中。Hypertronics 光纤连接器束扩展尺寸为12的触头可以牢固地连接在一起，易于污染，适用于直径从1.6到2.2mm的各种电缆类型，并可根据需要提供其他规格。Hypertronics 光纤连接器梁扩展触头可以从后方松开/拆卸，使用标准的尺寸为12的拆卸工具。

    • EZ Form EZ-86-AL-WP-TP同轴电缆 磁带缠绕
      EZ Form EZ-86-AL-WP-TP同轴电缆 磁带缠绕 2024-12-03 08:49:43

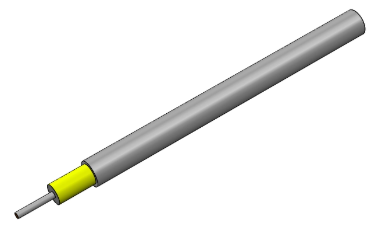

      EZ-86-AL-WP-TP同轴电缆，属于EZ Form铝护套半刚性系列，采用SPC中心导体、PTFE介电材料、铝外导体和锡电镀，尺寸小巧，重量轻，阻抗50Ω，传播速度84%，屏蔽效果>165db，耐压5000 VRMS，工作温度-55°C至+200°C，适用于高频高功率应用，具有低损耗和非磁性特性，比铜护套轻40%，建议在干燥温控环境中使用。
