ANDON图像传感器LCC插座
发布时间：2021-05-13 17:10:38 浏览：1767
ANDON与带引线的DIP-CCD/CMOS图像传感器相比，因为在较小的表面积上有大批的持续，所以无引线芯片载体（LCC）图像传感器的遍及程度正在进步。经历上，ANDON LCC传感器是干脆焊接在印刷电路板（PCB）上，通过手工焊接或对流焊接。
ANDON LCC图像传感器干脆焊接在PCB上时会出现一个多见疑问。
焊点开裂是因为在手动焊接蜂窝或往后在相机操纵过程当中温度抬高惹起的。陶瓷基板伸展，焊点固定。后果是陶瓷开裂或焊点开裂。“无铅”焊接的疑问更紧张，需求更高的温度和更长的焊接时间。
ANDON开发了一种专利铍铜触点，用于LCC插座，以进入LCC图像传感器的蜂窝。触点计划有一个支脚嵌入塑料外壳以连结巩固性，而另一个支脚是弹簧元件，施加接触力以供应机器安全和电气接触。

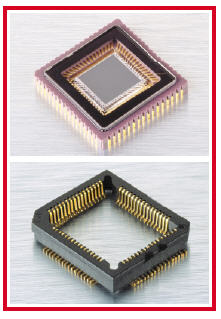

跟着温度的抬高，ANDON图像传感器的陶瓷基板会伸展。接触调解伸展，防备陶瓷或焊点开裂。安置LCC插座为对流焊接或手工焊接。LCC图像传感器通过按压图像传感器的上边沿安置到插座中，一直向下，干脆压到PCB表面。可以听到咔嗒声，这评释触点已与蜂窝切确持续。LCC图像传感器插座因为塑料外壳四周全部比较触点的法向力相称，图像传感器牢固地固定在LCC插座的中间线内。这确保了切确的定位和焦距。凸起的特色LCC插座非常初被手机行业奖饰为可以或许蒙受四轴跌落实验，而不需求挪动装备。数以百万计的接触已在应用“零”缺点。
应用LCC插座的优势
?削减因处分较少而发生的静电放电（ESD）
?消除可能影响色彩阵列的焊接温度
?消除去焊接的需求
?消除冲洗液和玻璃板划痕
?消除装置线温度，湿度和打击老本勤俭另一个老本勤俭的特色是通过将ANDON LCC图像传感器插座干脆焊接在PCB上而不是将图像传感器焊接在PCB上实现的经济性。这供应了制造线装置吞吐量，无需忧虑ESD疑问。
PCB组装后，图像传感器可以凭据需求插入插座。这是没有须要连结大批库存的图像传感器曾经焊接在印刷电路板的。这节减了大批的资金（现金流）。在晋级的环境下，只需拔下旧传感器的插头并安置新的传感器。高靠得住性图像传感器插座供应了更高的靠得住性，因为插座可以大批焊接到主板上，往后，凭据需求，传感器可以插入或拔出，并易于晋级。插座简化了从新工作和更换的疑问，以及消除脱焊起泡的印刷电路板。关于视觉体系来说，通过疾速更换有缺点的图像传感器，可以非常大限制地削减停机时间，特别是在高速制造线故障可能造成价格昂扬的耽误的环境下。ANDON的图像传感器插座供应产品改善和老本低落。ANDON电子公司供应互连元件，赞助公司经济高效地测试、组装和更换半导体器件。
深圳市新葡萄AMG创展科技有限公司，授权代理销售ANDON产品，欢迎咨询。
详情了解ANDON请点击：/brand/76.html
或联系我们的销售工程师：0755-83050846 QQ: 331206974
Andon Part Number | Pin QTY | A | B | C | Number of Pins (per side) |
|
|
|
|
|
|
|
| I | II | III | IV |
620-16-SM-G10-L14-X | 16 | .150 (3.81) | .150 (3.81) | .050 (1.27) | 4 | 4 | 4 | 4 |
620-20-SM-G10-L14-X | 20 | 200 (5.08) | 200 (5.08) | .050 (1.27) | 5 | 5 | 5 | 5 |
620-28-SM-G10-L14-X | 28 | .300 (7.62) | .300 (7.62) | .050 (1.27) | 7 | 7 | 7 | 7 |
620-40A-SM-G10-L14-X | 40 | .950 (24.13) | .950 (24.13) | .050 (1.27) | 20 | 0 | 20 | 0 |
620-44-SM-G10-L14-X | 44 | 500 (12.70) | 500 (12.70) | .050 (1.27) | 11 | 11 | 11 | 11 |
620-52-SM-G10-L14-X | 52 | .600 (15.24) | .600 (15.24) | .050 (1.27) | 13 | 13 | 13 | 13 |
620-68-SM-G10-S14-X | 68 | .800 (20.32) | .800 (20.32) | .050 (1.27) | 17 | 17 | 17 | 17 |
620-84-SM-G10-L14-X | 84 | 1.000 (25.40) | 1.000 (25.40) | .050 (1.27) | 21 | 21 | 21 | 21 |
620-100-SM-G10-L14-X | 100 | 1.200 (30.48) | 1.200 (30.48) | .050 (1.27) | 25 | 25 | 25 | 25 |
680-32-SM-G10-L14-X | 32 | 280 (7.11) | 280 (7.11) | .040 (1.01) | 8 | 8 | 8 | 8 |
680-40-SM-G10-L14-X | 40 | 360 (9.14) | 360 (9.14) | .040 (1.01) | 10 | 10 | 10 | 10 |
680-44-SM-G10-L14-X | 44 | 520 (13.21) | 520 (13.21) | .040 (1.01) | 11 | 11 | 11 | 11 |
680-48-SM-G10-R14-X | 48 | 440 (11.18) | 440 (11.18) | .040 (1.01) | 12 | 12 | 12 | 12 |
680-64-SM-G10-R14-X | 64 | .600 (15.24) | .600 (15.24) | .040 (1.01) | 16 | 16 | 16 | 16 |
680-84-SM-G10-R14-X | 84 | .800 (20.32) | .800 (20.32) | .040 (1.01) | 21 | 21 | 21 | 21 |
620-100-SM-G10-L14-X | 100 | 1.120 (28.45) | .800 (20.32) | .040 (1.01) | 29 | 21 | 29 | 21 |
687-28-SM-G10-L14-X | 28 | .165 (4.19) | .165 (4.19) | .0276 (.070) | 7 | 7 | 7 | 7 |
687-98-SM-G10-L14-X | 98 | .634 (16.10) | .634 (16.10) | .0276 (.070) | 24 | 24 | 24 | 24 |
690-48-SM-G10-L14-X | 48 | .346 (8.79) | .346 (8.79) | .0315 (0.80) | 5 | 5 | 5 | 5 |
690-168-SM-G10-L14-X | 168 | 1.354 (34.39) | 1.354 (34.39) | .0315 (0.80) | 42 | 42 | 42 | 42 |
