DEI线路驱动器DEI1170A/DEI1171A

发布时间：2021-11-26 17:06:55     浏览：1324

DEI线路驱动器DEI1170A/DEI1171A双极集成电路是为直接驱动ARINC429航空电子串行数字数据总线而设计的线路驱动器。DEI线路驱动器DEI1170A/DEI1171A将TTL/CMOS串行输入数据转换为ARINC总线的三电平RZ双极差分调制格式。TTL/CMOS控制输入选择高（100KBS）和低（12.5KBS）速度操作的输出转换率。DEI线路驱动器DEI1170A/DEI1171A不需要外部定时电容器。A429输出三态性能由ts_uuCtl输入启用控制。DEI1170A/1A线路驱动器是主流的DEI1170/1系列的优化版本。它们提供：

更低的功能损耗；

优异的波形保真度；

优化的瞬态抗扰度。

这种优化简化了设备设计，满足雷电和射频抗扰度要求。DEI线路驱动器提供输出电阻值和输出三态性能。有三个输出电阻选项：0Ω、10Ω和37Ω。0Ω和10Ω版本需要外部电阻器以达到ARINC429标准的37Ω输出电阻。外部电阻器通常用作简化外部瞬态电压保护网络。输出具备三态性能。此功能�？樵诜潜曜加τ弥蟹浅Ｓ行В渲兴魃嫌卸喔銮�。


功能�？�

TTL/CMOS到ARINC429线路驱动器

用作hi（100kbs）或Lo（12.5kbs）速度转换率

±9.5v到±16.5v电源

驱动完整性ARINC负载

输出电阻选项：0，10或37.5欧姆

三态输出功能�？�

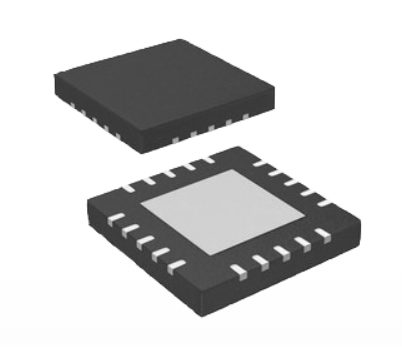

热增强5x5毫米MLP封装

DEI1170A系列是主流的DEI1170系列的优化版本

深圳市新葡萄AMG创展科技有限公司，优势提供DEI高端芯片订购渠道，部分准备有现货库存。

详情了解DEI请点击：http?: //www.ldteq.com/public/brand/53.html

或联系我们的销售工程师：0755-83050846   QQ: 3312069749



Part #

Temp Range

Product Package Type

Output Resistance

DEI1170A-MES-G

-55 to 85

20 5x5 C MLPQ G

User Selectable: 0, 10, 37

DEI1170A-MMS-G

-55 to 125

20 5x5 C MLPQ G

User Selectable: 0, 10, 37

DEI1171A-MES-G

-55 to 85

20 5x5 I MLPQ G

User Selectable: 0, 10, 37

DEI1171A-MMS-G

-55 to 125

20 5x5 I MLPQ G

User Selectable: 0, 10, 37
