    ADI晶圆AD8028

    发布时间：2022-08-18 17:00:44     浏览：2276

    AD8027/AD8028是款具备道轨输入输出高速度放大器，作业电压低，专门针对改善了高性能和宽动态信号范围。两个装备低噪音(4).3nV/√Hz、1.6pA/√Hz）和低失�。�1MHz时120dBc）特性。使用小部分或全部输入动态范围并要求低失真的应用程序中，AD8027/AD8028是最理想的选择。

    当输入信号超出相应阈值电压时，许多道轨输入放大器的输入水平将由一个差异对转换到另一个差异对，导致失帧。AD8027/AD8028具有特殊的特性，允许用户使用DISABLE/SELECT管脚(10管脚MSOP封装为DISABLE/SELECT，以下简称本数据手册DISABLE/SELECT）选择输入交叉阈值电压。利用此特性，能控制互补晶体管输入对的转换电压。AD8027/AD8028本身也具备低交叉失帧的特点。

    宽电源电压范围(2.7V至12V）和宽带宽(190MHz)，则使AD8027/AD8028放大器主要用于高速度、高性能、低电源电压的各类应用。AD8027/AD8028以低静态电流实现高性能，每个放大器静态电流的典型值仅为6.5mA。AD8027/AD8028有种通过DISABLE/SELECT控制管脚的关闭模式。

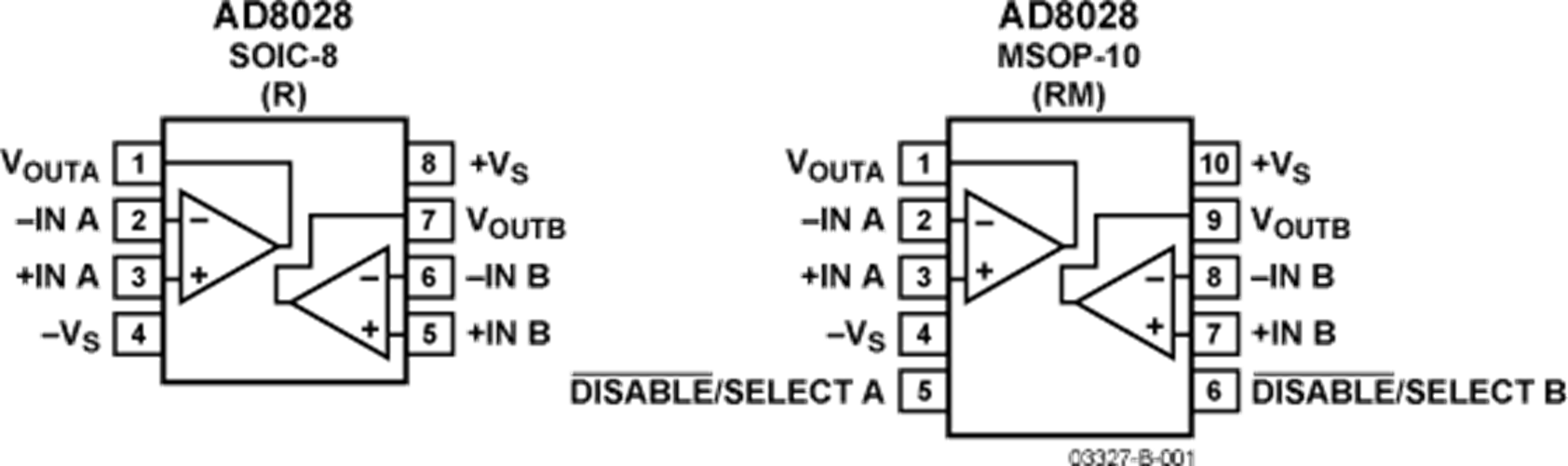

    AD8027/AD8028采用8管脚SOIC、6管脚SOT-23和10管脚MSOP封装。AD8028WARMZ-R7是汽车应用级产品，已通过汽车应用认证。详见汽车应用级产品部分。AD8027/AD8028系列可扩展性温度范围(40°C至125°C）内作业。


    优势和特征

    高速度

    -3dB带宽：190MHz(G=+1)

    压摆率：100V/?s

    低失帧

    SFDR：120dBc(1MHz)

    SFDR：80dBc(5MHz)

    可选择输入交越阈值

    低噪音：4.3nV/√Hz，1.6pA/√Hz

    低失调电压：900?V（最大值）

    低能耗：每个放大器电源电流：6.5mA

    关断模式

    无相位反转：VIN>|VS|+200mV

    宽电源电压范围：2.7V至12V

    中小型封装：8管脚SOIC、6管脚SOT-23、10管脚MSOP

    通过汽车应用认证（仅限AD8028WARMZ-R7）

    应用

    滤波器

    ADC驱动器

    电平转换

    缓冲

    专业视频监控设备

    低电压仪表设备

    ADI公司拥有全球最佳的模拟芯片技术，同时拥有品类丰富的芯片设计专利，其晶圆产品常被用于高可靠性产品封装。深圳市新葡萄AMG创展科技有限公司，优势渠道提供ADI晶圆产品Waffle,专业此道，欢迎合作。

    详情了解ADI晶圆请点击：/brand/68.html

    推荐资讯

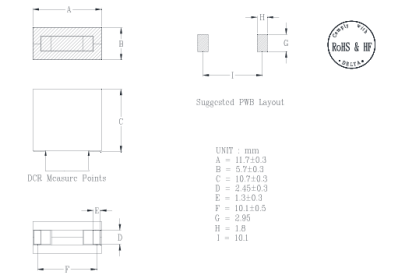

    • Delta HCME107512电感器
