EZ Form半刚性电缆M17/130-00014

发布时间：2022-09-28 16:48:07 浏览：1627

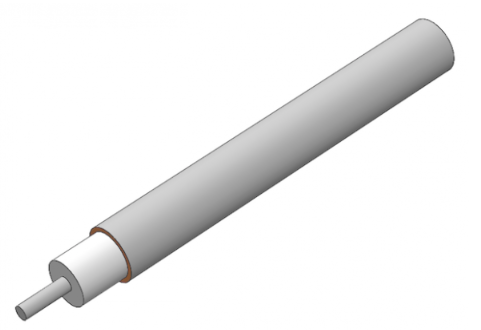

半刚性电缆最基本形式是由金属套管制作而成的同轴传输线。其中，金属套管通常为形成外导线的铜管，沿铜管的中心线设计有导线导体。因此，中心导线导体由介质材料支撑点，因此维持在外导线的相同中轴上。半刚性器件因其宽带特性、可靠的机械性能和相位稳定性，依旧是工程师的热门选择。

EZ Form提供27条铜和铝保护套半刚性电缆，满足MIL-DTL-17标准。M17/130-00014电缆线满足甚至超过MIL规格，还有各种尺寸和表面处理。

为了防止氧化，EZ Form建议把M17/130-00014储存在原有封装中，并在操作前储存在干燥的温度可控性的环境里。

美国EZ Form是一家TPC电缆线制造厂商，成立于1984年，具有AS9100D航空航天质量认证体系，为全球客户提供同轴线缆、微波连接器和同轴延迟线产品。其产品被普遍使用于军工、航空航天、通讯、医疗、仪器和测试等领域。

深圳市新葡萄AMG创展科技有限公司，授权代理EZ Form产品，欢迎咨询。

详情了解EZ Form Cable产品请点击：/brand/78.html

EZ Form (8).png

DIMENSIONS	UNITS		M17/130-00014 REV F2
Outer Conductor Diameter	In		.141*
	mm		3.58*
Center Conductor Diameter	In		0.0362
	mm		0.92
Dielectric Diameter	In		0.1175
	mm		2.98
MATERIALS
Outer Conductor		Copper
Outer Conductor Plating		Tin Lead
Dielectric		PTFE
Center Conductor		SPCW
RoHS Compliant		NO
MECHANICAL CHARACTERISTICS
Temp Range °C	°C		-40 to +125
Inside Bend Radius (Minimum)	In		0.25
	mm		6.35
Weight	lbs / 100ft		3.51
	kg / 100m		5.22
ELECTRICAL CHARACTERISTICS**
Nominal Impedance	Ohms		50.0 +/- 1.0
Velocity of Propagation	-		69.5%
Shielding Effectiveness	db		>165
Voltage Withstanding	VRMS @ 60 Hz		5000
Continuous Working Voltage	VRMS MAX		1900
Maximum Operating Frequency	GHz		20
Attenuation (db / 100 Ft Typical)	0.5 GHz		8
	1.0 GHz		12
	5.0 GHz		29
	10.0 GHz		45
	18.0 GHz		65.5
	26.5 GHz		N/A
	40.0 GHz		N/A
	50.0 GHz		N/A
	65.0 GHz		N/A
	90.0 GHz		N/A
Power (Watts Cw @ 20 °C, Maximum)	0.5 GHz		600
	1.0 GHz		450
	5.0 GHz		180
	10.0 GHz		120
	18.0 GHz		83
