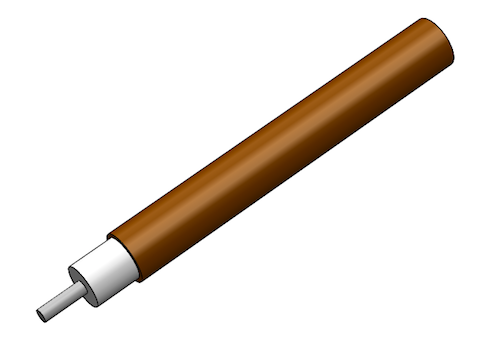

M17/133-00007半刚性电缆EZ Form

发布时间：2023-02-24 17:00:37 浏览：1162

半刚性电缆是目前许多射频应用中普遍使用的主要微波器材。半刚性电缆最基本形式是通过金属管所组成的同轴传输线。其中，金属管通常为组成外导体的铜管，沿铜管轴线设置电导体。因而，中心电导体由介电数据承载，以维持在相关外导体的相同中心轴上。由于其宽带特性、安全可靠的电气特性和相位稳定性，半刚性组件依旧是工程师的主流选择。

EZ Form提供27种符合MIL-DTL-17标准化的铜和铝护套半刚性电缆。M17/133-00007电缆线符合或超越Mil规格，并提供更多的规格和饰面板。

为防止氧化，EZ Form建议把M17/133-00007储存在原封装中，并把它保存在干燥的温度可控环境里直到应用。

美国EZ Form是一家TPC电缆线制造厂商，成立于1984年，具有AS9100D航空航天质量认证体系，为全球客户提供同轴线缆、微波连接器和同轴延迟线产品。其产品被普遍使用于军工、航空航天、通讯、医疗、仪器和测试等领域。

深圳市新葡萄AMG创展科技有限公司，授权代理EZ Form产品，欢迎咨询。

详情了解EZ Form Cable产品请点击：/brand/78.html

EZ Form (9).png

DIMENSIONS	UNITS	M17/133-00007 REV F1
Outer Conductor Diameter	In	.0865
Outer Conductor Diameter	mm	2.2
Center Conductor Diameter	In	0.0201
Center Conductor Diameter	mm	0.51
Dielectric Diameter	In	0.066
Dielectric Diameter	mm	1.68
MATERIALS
Outer Conductor		Copper
Outer Conductor Plating		Tin
Dielectric		PTFE
Center Conductor		SPCW
RoHS Compliant		YES
MECHANICAL CHARACTERISTICS
Temp Range °C	°C	-40 to +125
Inside Bend Radius (Minimum)	In	.05
Inside Bend Radius (Minimum)	mm	1.27
Weight	lbs / 100ft	1.58
Weight	kg / 100m	2.35
ELECTRICAL CHARACTERISTICS**
Nominal Impedance	Ohms	50.0 +/- 1.5
Velocity of Propagation	-	69.5%
Shielding Effectiveness	db	>165
Voltage Withstanding	VRMS @ 60 Hz	5000
Continuous Working Voltage	VRMS MAX	1500
Maximum Operating Frequency	GHz	20
Attenuation (db / 100 Ft Typical)	0.5 GHz	15
	1.0 GHz	22
	5.0 GHz	50
	10.0 GHz	80
	18.0 GHz	110
	26.5 GHz	N/A
	40.0 GHz	N/A
	50.0 GHz	N/A
	65.0 GHz	N/A
	90.0 GHz	N/A
Power (Watts Cw @ 20 °C, Maximum)	0.5 GHz	180
	1.0 GHz	130
	5.0 GHz	54
	10.0 GHz	35
	18.0 GHz	24
	26.5 GHz	N/A
	40.0 GHz	N/A
	50.0 GHz	N/A
	65.0 GHz	N/A
	90.0 GHz	N/A
