DEI1084收发器DEI

发布时间：2023-03-29 15:16:53 浏览：1987

DEI DEI2084是CMOS ARINC 429 收发器 IC。DEI2084与 Holt HI-3584 和 HI-8584 产品引脚兼容。DEI2084/85-Mxx 版本是 DEI1084/85-Mxx 的备用封装引脚分配，以提供对 MLPQ 封装中 /TXSEL 输出的访问。与 DEI1016 收发器相关的增强功能包括：DEI2084用于发射器的 32x32 位 FIFO、用于每个接收器的 32x32 位 FIFO、状态寄存器、标签识别能力、位定时功能以及加扰或未加扰 ARINC 数据输出的选择。DEI2084版本具有片上 10 kΩ 电阻器，不需要在输入端使用外部电阻器。DEI1085 版本需要在接收器输入端连接外部串行 10 kΩ 电阻。这简化了外部防雷网络的实施。

DEIDEI2084是CMOSARINC429收发器IC。DEI2084与HoltHI-3584和HI-8584产品管脚兼容性。DEI2084/85-Mxx版本是DEI1084/85-Mxx的预用封装管脚配置，并提供对MLPQ封装中/TXSEL输出浏览。与DEI1016收发器相关联的扩展功能包括：DEI2084用作发射装置的32x32位FIFO、用作各个收发器的32x32位FIFO、数据寄存器、标签识别性能、位定时功能和加扰或未加扰ARINC数据输出选择。DEI2084版本具备板上10kΩ电阻器，无需在输入端采用外部电阻器。DEI1085版本必须要在收发器输入端连接外部串行10kΩ电阻。这优化了防雷系统数据网络的实施。

特征

ARINC规范429兼容性

3.3V/5.5V电源操控

双收发器和单发射装置接口

第32个输送位通常是数据或奇偶校验

系统自检模式

管脚兼容性HI3584&HI8584

智能控制标签识别

各个收发器的板上16标识存储芯片

32x32FIFO用作发送器和各个收发器

发射装置和各个收发器的独立数据传输率选择

数据寄存器

数据扰码操控

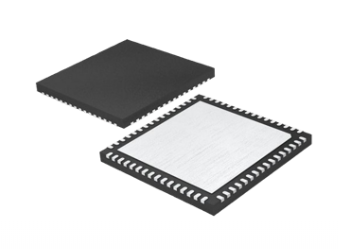

封装选择：52LQFP、52LCQFJ和64LMLPQ

属性

环境温度：-55°C-85°C

产品封装形式：649X9CMLPQG

供电范围：3.35

霍尔特外部参考：HI-3584和HI-8584

封装叙述：64LQFN9x9x0.9mm7.65EPConductiveRoHS

封装形式:表面贴装技术

JEDEC：MO220VMMD

DEI公司是美国专注航空应用的IC厂商，主要为航空电子领域提供芯片产品。产品包括ARINC 429和其他通信协议的收发信机、接收器和驱动器、离散时间数字转换器。

深圳市新葡萄AMG创展科技有限公司，优势提供DEI高端芯片订购渠道，部分准备有现货库存。

详情了解DEI请点击：http?: //www.ldteq.com/public/brand/53.html

型号	温度范围	产品封装类型
DEI2084-MES-G	-55°C - 85°C	64 9X9 C MLPQ G
DEI2084-MMS-G	-55°C - 125°C	64 9X9 C MLPQ G
