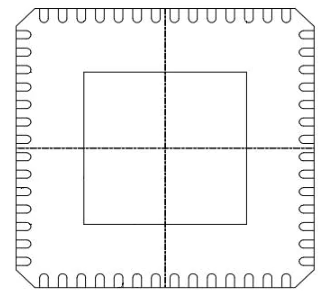

88E1514-A0-NNP2C000以太网 IC Marvell

发布时间：2023-06-12 16:56:01 浏览：1416

Alaska?88E1510/88E1518/88E1512/88E1514IC是个mac层IC，包括一个10/100/1000千兆以太网收发器。收发器完成1000BASE-T、100BASE-TX和10BASE-T标准化的以太网mac层部分。88E1514-A0-NNP2C000使用规范数字化CMOS工艺技术，包括完成mac层性能所需要的所有的有源电路，通过在标准规定CAT5非屏蔽双绞线上传输和传输数据。

88E1514-A0-NNP2C000兼容RGMII（降低管脚数的GMII）和SGMII，适用于相互连接到MAC/交换机端口。SGMII也能够在介质/电路侧适用于连接到兼容1000BASE-X、100BASE-FX和SGMII的SFP�？�。88E1514-A0-NNP2C000还具备以RGMII作为MAC端口铜/光纤自动化媒体应用设置。SGMII在单个差分对上以1.25Gbps操控，从而降低了MAC端口上所使用的功率I/O数量。

88E1514-A0-NNP2C000将MDI端接电阻器嵌入到PHY中。这种电阻器集成化优化了线路板布局，并通过降低外部�？榈氖坷醇跎傧呗钒宄杀痉延�。新的Marvell?校准电阻器方案有望突破并超出IEEE802.3插入损耗标准化的精度要求。

88E1514-A0-NNP2C000有个集成化开关电压调节器，能够产生所有的需用电源电压。88E1514-A0-NNP2C000能够使用单个3.3V电源。88E1514-A0-NNP2C000兼容1.8V、2.5V和3.3VLVCMOSI/O标准规定。

88E1510/88E1518/88E1512/88E1514IC兼容根据IEEE1588版本2和IEEE802.1AS的同步以太网（SyncE）和精准定期协议（PTP）时间戳。

88E1510/88E1518/88E1512/88E1514IC兼容IEEE802.3az-2010能效比以太网（EEE），满足IEEE802.3az-2010标准化。

88E1514-A0-NNP2C000包括Marvell高端虚拟电缆测试仪?（VCT?)功能应用频域反射计（TDR）技术远程辨别可能存在的电缆故障检测，从而降低IC返回和服务通话。应用VCT，AlaskaIC可以识别并报告可能存在的配线问题，如对互换、对极性和对过分倾斜。88E1514-A0-NNP2C000还将检测电缆线开路、短路或电缆线中的任何阻抗失谐，并且在距离故障一米的范围之内精确报告。

88E1514-A0-NNP2C000应用领先的混合信号处理以每秒千兆比特的数据传输速率实施均衡、回声和失谐消除、数据修复和纠错。88E1514-A0-NNP2C000在噪声环境中以极低的功能损耗完成了稳定的性能。

特点

10/100/1000BASE-T符合IEEE 802.3

多种操作模式

?RGMII到铜

?SGMII到铜质（仅限于88E1512/88E1514设备）

?RGMII到光纤/SGMII（仅限于88E1512设备）

?RGMII到铜/光纤/SGMII，带自动介质检测（仅限于88E1512设备）

?铜对光纤（1000BASE-X）（88E1512/88E1514）

四种RGMII定时模式，包括集成延迟-这消除了在PCB上添加跟踪延迟的需要

支持光纤接口上的1000BASE-X和100BASE-FX以及SGMII（仅限于88E1512设备）

支持RGMII上的LVCMOS I/O标准
