TPSM863252降压模块（集成电感器）TI 德州仪器

TPSM863252降压�？椋ḿ傻绺衅鳎㏕I 德州仪器

发布时间：2023-07-05 16:55:54 浏览：2391

TI德州仪器TPSM863252是款频率范围为3V至17V的简单实用型高效率高功率密度同步降压�？椋嫒莞咧�3A连续性的电流量。

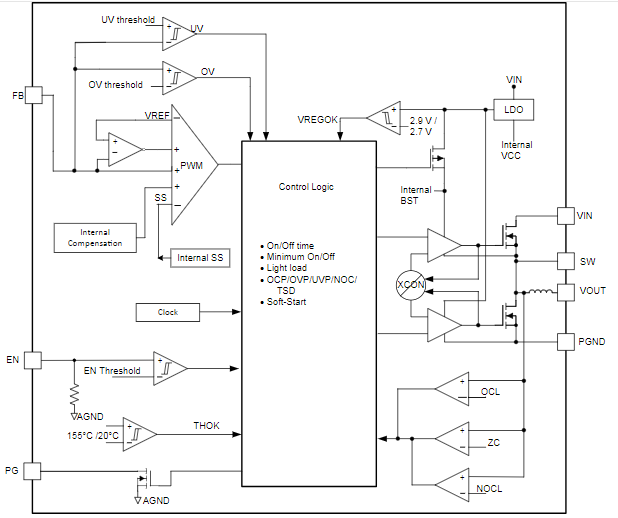

TPSM863252选用D-CAP3控制方式提供迅速瞬态响应并提供低ESR输出电容器，不需要外部补偿。TPSM863252还具备以高至95%的占空比工作。

TPSM863252在Eco-mode下工作，能够在轻负载中保持高效率。TPSM863257在FCCM模式下工作，能够在所有的负载环境下保持同样的频率和极低的输出纹波。TPSM863252集成化全方位的间断模式OVP、OCP、UVLO、OTP和UVP保护。

TPSM863252选用QFN封装。额定结温范围包括-40°C至125°C。

特征

?特征和配置适合各种技术应用

–3V至17V频率范围

–TPSM863252的输出电压范围包括0.6V至10V

–TPSM863257的输出电压范围包括0.6V至5.5V

–0.6V基准电压

–25°C时，基准精密度为±1%

–在-40°C至125°C温度范围内，基准精密度为±1.5%

–集成化55mΩ和24mΩMOSFET

–100?A低静态电流

–1.2MHz开关频率

–以最高95%的高占空比工作

–高精密EN阈值电压

–1.6ms稳定软启动时间（典型值）

?解决方案规格精巧且容易应用

–轻负载下TPSM863252选用Eco-mode，TPSM863257选用FCCM模式

–迅速瞬态D-CAP3?控制方式

–根据集成化自举电容器和电感器轻松布局

–支持带预偏置输出电压的启动

–开漏电源正常情况检测器

–非锁存OV、OT和UVLO保护

–UV保护的间断模式

–逐周期OC和NOC保护

–-40°C至125°C工作结温范围

–3.3mmx4mmx2mmQFN封装

应用

?商用型网络和服务器PSU

?其它交流/直流适配器/PSU

?工业自动化与控制

?测试和测量

TI 德州仪器为美国知名集成电路设计与制造商，TI 德州仪器产品广泛应用于商用、军工以及航空航天领域。

几十年来，德州仪器一直热衷于通过半导体技术降低电子产品的成本，让世界变得更美好。TI 是第一个完成从真空管到晶体管再到集成电路（IC）的转变，在过去的几十年里，TI 促进了IC技术的发展，提高了大规模、可靠地生产IC的能力。每一代创新都是在上一代创新的基础上，使技术更小、更高效、更可靠、更实惠——从而实现半导体在电子产品领域的广泛应用。

深圳市新葡萄AMG创展科技有限公司，专注于TI 德州仪器品牌高端可出口产品系列新品产品，并备有现货库存，可当天发货。
