    88E1512-A0-NNP2I000以太网收发器Marvell

    发布时间：2023-08-11 17:07:17     浏览：1521

    Marvell?88E1510/88E1518/88E1512/88E1514设备是个物理层设备，包括一个10/100/1000千兆以太网收发器。88E1512-A0-NNP2I000实现1000BASE-T、100BASE-TX和10BASE-T标准化的以太网物理层部分。88E1512-A0-NNP2I000使用规范数字CMOS工艺技术，包括实现物理层功能性所需要的所有有源电路，通过在标准CAT5非屏蔽双绞线上传递和获取数据。

    88E1512-A0-NNP2I000兼容RGMII（降低引脚数GMII）和SGMII，适用于相互连接到MAC/交换机端口。SGMII也能够在介质/线路侧适用于连接上兼容1000BASE-X、100BASE-FX和SGMII的SFP�？�。88E1512-A0-NNP2I000还具备以RGMII用作MAC插口铜/光纤自动化媒体应用程序。SGMII在单独差分对上以1.25Gbps使用，从而降低了功率和MAC端口上所使用的I/O数量。

    88E1512-A0-NNP2I000将MDI终端电阻器集成到PHY中。这种电阻器集成优化了线路板布局，并通过降低外部器件的数量来减少线路板成本费用。新的Marvell?校准电阻器方案可达到并超过IEEE802.3回波损耗标准化的精度要求。

    88E1512-A0-NNP2I000有个集成化开关电压调节器，能够产生所有需要的电压。88E1512-A0-NNP2I000能够通过单独3.3V电源使用。88E1512-A0-NNP2I000兼容1.8V、2.5V和3.3VLVCMOSI/O标准。

    88E1510/88E1518/88E1512/88E1514设备兼容根据IEEE1588版本2和IEEE802.1AS的同步以太网（SyncE）和精准定期协议（PTP）时间戳。

    88E1510/88E1518/88E1512/88E1514设备兼容IEEE802.3az-2010性能以太网（EEE），满足IEEE802.3az-2010标准。

    88E1512-A0-NNP2I000包括MarvellAdvancedVirtualCableTester?（VCT?)此功能使用时域反射计（TDR）技术远程控制辨识潜在电缆故障，从而降低设备返回和服务呼叫。使用VCT，Alaska设备能够检测并报告潜在配线问题，如对互换、对极性和对过度偏斜。88E1512-A0-NNP2I000还将在检测电缆线开路、短路或电缆线中的任何阻抗失谐，并在距离故障一米的范围之内精确报告。

    88E1512-A0-NNP2I000使用先进性的混合信号处理以每秒千兆比特的数据速率实施平衡、回声和串扰清除、数据修复和纠错。88E1512-A0-NNP2I000在噪音环境里以极低的功能损耗实现稳定的性能。


    功能

    10/100/1000BASE-T满足IEEE802.3

    多种操作方式

    ?RGMII到铜质

    ?SGMII到铜质（仅限88E1512/88E1514设备）

    ?RGMII到光纤/SGMII（仅限88E1512设备）

    ?RGMII到铜/光纤/SGMII，带自动介质检测（仅限88E1512设备）

    ?铜对光纤（1000BASE-X）（88E1512/88E1514）

    四种RGMII定期模式，包括集成化延迟-这减少了在PCB上增加追踪延迟的需要

    兼容光纤接口上的1000BASE-X和100BASE-FX及其SGMII（仅限88E1512设备）

    兼容RGMII上的LVCMOSI/O标准

    兼容低能耗以太网（EEE）-满足IEEE802.3az-2010

    ?EEE缓冲

    ?根据EEE缓冲，无接缝兼容传统MAC

    极低功率

    集成化MDI终端电阻器，可清除无源器件

    集成化开关稳压器

    兼容绿色以太网

    ?主动省电模式

    ?性能检测和性能检测+低功率模式

    IEEE1588版本2时间戳

    同步以太网（SyncE）时钟恢复

    检测的三种环回模式

    双对电缆施工的“降档”模式

    全集成数字响应式均衡器、回声消除器和串扰消除器

    高级数字基线漂移校正

    所有操作速度下的MDI/MDIX自动交叉

    自动极性校正

    满足IEEE802.3的自动协商

    软件可编程LED模式，包括LED测试

    MDC/XMDIO管理端口

    CRC校验器、数据包记数器

    数据包形成

    局域网触发（WOL）事件检测

    高级虚拟电缆测试仪?（VCT?)

    MAC端口输出的自动校正

    温度传感器

    应用内部开关控制器时兼容单独3.3V电源

    I/O焊层能提供1.8V、2.5V或3.3V

    商业级、工业级（仅限88E1510和88E1512）

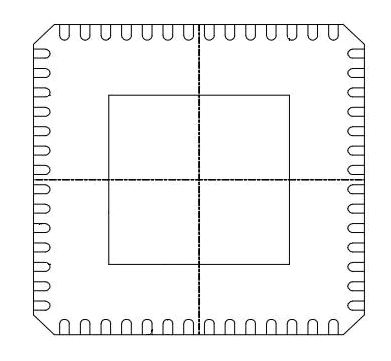

    48管脚QFN7mmx7mm绿色封装，带EPAD（88E1510和88E1518）和56管脚QFN8mmx8mm绿色封装（带EPAD）（88E1512/88E1514设备）

    Marvell在数据传输、网络、存储解决方案方面，始终保持前沿。深圳市新葡萄AMG创展科技有限公司拥有优势Marvell分销资源，期待与各同行客户合作。
