ADAQ7980模数转换器ADI

发布时间：2023-10-18 16:56:27 浏览：2956

ADI的ADAQ7980/ADAQ7988是16位模数转换器(ADC)?Module ?数据管理系统，将4个通用型信号分析和调节�？榍度氲街С侄嘀钟τ玫南低臣斗庾�(SiP)设计上。ADAQ7980包括最重要的无源器件，减少了和应用逐渐靠近存储器(SAR)ADC的传统信号链相应的诸多设计挑战。这些无源元件对于推动规定的器件性能尤为重要。

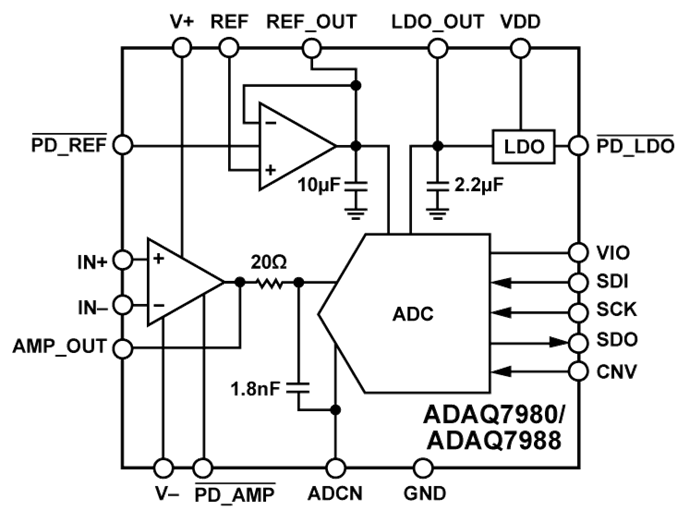

ADAQ7980/ADAQ7988包括高精度、低功耗、16位SARADC、低功耗、高带宽、高输入阻抗ADC驱动器、低功耗、稳定性基准缓冲器更加高效电源管理�？椤�ADAQ7980选用微型5mm×4mmLGA封装，优化了数据管理系统的设计流程。ADAQ7980/ADAQ7988的系统集成度解决了很多设计挑战，同时器件依然提供可设置ADC驱动器反馈环路的灵活性，以允许增益值和/或共模调整。一组4个器件电源可提供更好的的系统稳定性；然而，单电源使用是可以实现的，对器件使用规格的影响最低。

ADAQ7980/ADAQ7988集成在数据采集信号链设计中常见的紧凑型集成电路(IC)型号规格的关键器件中。μModule系列将器件选择、优化和规划的设计负担从设计人员转移至器件上，有效缩短设计规划时间、系统故障处理，并因此减少上市时间。

ADAQ7980串行外设端口(SPI)兼容的串行接口能够在单个3线总线上以菊花链形式连接数个设备，并且提供可选择的忙碌检测器。用户界面与1.8V、2.5V、3V或5V逻辑兼容。

ADAQ7980的规定温度范围为?55°C至+125°C。

特征和优势

有利于应用

μModule数据采集系统

所有有源元件全部由Analog Devices,Inc.设计。

PCB面积减少50%

包括关键的无源元件

SPI-/QSPI-/MICROWIRE?-/DSP兼容串行接口

以菊花链方式连接多个ADAQ7980/ADAQ7988器件

具备1.8V/2.5V/3V/5V逻辑性接口的全功能电源配置

高性能

16位分辨率，无漏码

吞吐量：1MSPS

INL：±8ppm（典型值）和20ppm（最高值）

SNR：10kHz时典型值为91.5dB（单位增益值）

THD：-105dB（10kHz）

零差错：±0.06mV（典型值）（单位增益值）

零差错温度漂移：最高值1.3μV/°C

低能耗

1MSPS时典型值为21mW

灵活的断电模式

中小型24管脚5mm×4mmLGA封装

优异的ESD等级

3500V模特模型（HBM）

1250V场感应通电器件模型(FICDM)

宽温度范围：?55°C至+125°C

应用领域

自动测试设备（ATE）

电源供电的仪器仪表

通讯设备

数据采集

远程控制

医疗设备
