Statek低频振荡器设计的比较

发布时间：2024-01-08 09:31:04 浏览：2894

Statek低频振荡器设计的比较

振荡器类型

晶体控制振荡器可分为两大类:正电抗或负电抗。正电抗模式通常被称为“平行谐振”或“反谐振”振荡器。皮尔斯振荡器是一种常见的正电抗振荡器。负电抗模式通常被称为串联振荡器。Statek晶体的设计和调整为特定的操作模式(表1)。

模式	振荡器	晶体推荐
正电抗	皮尔斯或并联	CX-1V or CX-2V	使用单逆变器
负电抗	系列	CX-1H or CX-2H	使用两个逆变器

表1：推荐用于基本振荡器电路的Statek晶体

皮尔斯振荡器

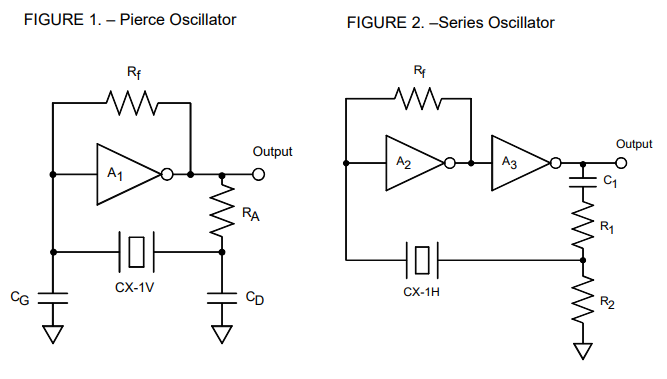

皮尔斯振荡器(图1)采用单逆变器，具有两个移相电容和在反馈回路中提供180°℃相移的晶体。晶体的导电行为就像电感一样。振荡频率比晶体的串联谐振频率高30ppm ~ 300ppm。如果晶体从电路中取出，振荡器通常会停止振荡。与串联振荡器相比，穿孔式振荡器通常启动较慢，电流较小。小型化的便携式设备(电池供电)，包括手持数据输入终端，都使用了皮尔斯振荡器。

系列振荡器

通常，串联振荡器(图2)由两个级联的逆变器组成，晶体连接在第二个逆变器输出和第一个逆变器输入之间。这种晶体的电行为就像电容器一样。如果晶体被移除，振荡器通常会以更高的频率自由运行。与穿孔振荡器相比，它启动更快(通常为100毫秒)，并吸收更大的电流。

皮尔斯还是系列?

晶体或振荡器类型的选择主要取决于性能要求。表2总结了穿孔振荡器和串联振荡器的性能特点。CX-1V晶体的Q值比CX-1H高，因为它是密封在真空包装中。CX-1H晶体具有大约3到5倍高的运动阻力(低Q)，因为它是密封的，接近大气压。

振荡器的特点	系列振荡器 CX-1H, CX-2H	皮尔斯振荡器 CX-1V, CX-2V
振荡电流	0.1 - 5mA	10-600 μA
开始时间	小于_秒	小于1秒
长期稳定	通过晶体时效测定	通过晶体时效测定
温度稳定性	晶体测定	晶体测定
晶体故障(打开)	通常自由运行1.5-2x晶体频率	停止振荡
包装密封失效	频率下降	振荡停止或频率下降
频率调整	More difficult than pierce	易于修剪电容器

表2：皮尔斯振荡器和串联振荡器的特性

相关推荐：

Statek TS1/TS4温度传感器频率160~350kHz

Statek高温高冲击引线振荡器

Statek小型石英晶体振荡器

Statek超小型表面贴装石英晶体频率10kHz~250MHz

更多Statek晶振相关产品信息可咨询新葡萄AMG创展。
