Wi2Wi(PDI)LC滤波器

发布时间：2024-01-18 09:11:24     浏览：2281

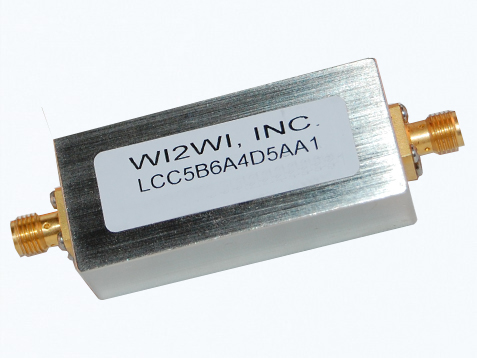

　　Wi2Wi LC系列滤波器是集总元件LC滤波器。这些可以建立在标准和定制包装，包括表面安装，通孔安装和连接封装。LC系列滤波器可采用带通，带阻(陷波)，低通或高通配置制造。Wi2Wi将为您的原型需求、大规模生产能力和有竞争力的价格提供定制频率和带宽的快速原型。

Wi2Wi(PDI)LC滤波器

过滤器类型频率范围百分比带回波损耗输入功率工作温度
LC滤波器500 kHz 至 3.5 GHz1 至 100%14 dB，典型值1 瓦-25° 至 +70°C

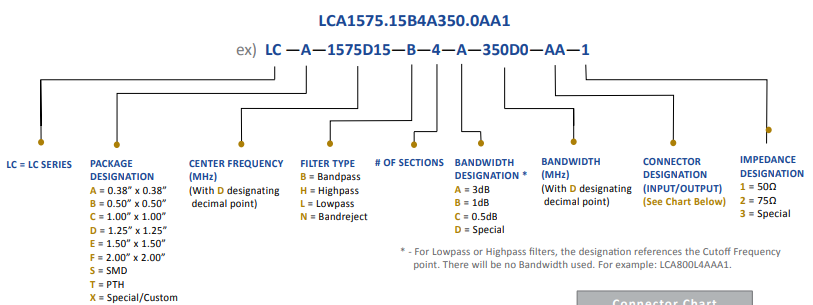

订购指南：



过滤器的应用和性能范围
主要应用
采购产品地面雷达，机载雷达系统，机载车辆系统，卫星系统，无线电接收机，井下系统
电气规格
频率范围0.5MHz -3,500MHz
  百分比带宽(假设采用带通)1 to 100%
  Los返回14dB Typical
 输入功率1 Watt,标准
类型、响应和拓扑
 可用的过滤器类型Bandreject,带通,高通滤波、低通滤波器
  典型的滤波器响应Chebyshev,Butterworth,Bessel,Linear Phase
 拓扑单、多路复用器、自定义配置
标准环境规格
工作温度范围25°C to +70*C,Typica
储存温度范围55°℃ to +85°C,Typical
湿度0 to 95%,Non-Condensing
冲击Up to 50 G's
高度无限的

相关推荐：

Wi2Wi(PDI)恒温晶体振荡器OCXO

Wi2Wi(PDI)温度补偿晶体振荡器TCXO

Wi2Wi QPL振荡器MIL-PRF-55310

更多Wi2Wi品牌相关产品信息可咨询新葡萄AMG创展。
