Broadcom PEX9700系列开关芯片

发布时间：2024-02-14 09:37:59     浏览：1768

Broadcom博通 PEX9700交换机允许客户构建高性能、低延迟、可扩展、经济高效的基于PCI express的结构。交换机支持I/O共享与标准SR-IOV或多功能功能，允许多个主机或节点驻留在一个基于pcie的网络上。主机通过隧道窗口连接(TWC)进行通信，TWC是一种特殊的低延迟主机到的短报文主机通信能力。

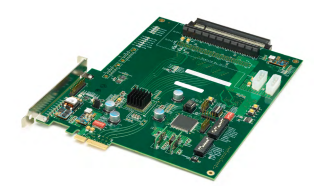

Broadcom PEX9700系列开关芯片

特征：

?最先进的开关织物

?多台主机共享I/ o

?低延迟TWC

?任意端口都可以是主机端口或下行(设备)端口

?适用于标准PCIe端点和主机和软件，以及现有的应用软件

?支持MSI-X

?支持灵活的fabric拓扑结构

关键优势

?PCI Express交换机

?12 ~ 97 lane，集成片上SerDes

?5 ~ 25独立端口

?指定任意端口为“上行端口”

?低功率SerDes (90mw / Lane以下)

?设备特定的放松排序

?端口配置

?专用的mCPU管理接口

?x4、x8、x16，根据端口配置而定;X4可以向下训练到x1和x2的宽度

?可通过串行EEPROM、I2C、SMBus和/或主机端口配置

?符合标准

?PCI Express Base Specification, r3.1(向下兼容w/ PCIe r2.0， & r1.0a/1.1)

?PCI电源管理规范，r1.2版本

?高性能

?所有端口全线速率

?Cut-Thru数据包延迟小于150ns (x16到x16)

?2KB Max Payload Size

?通过DMA组播

?服务质量(QoS)

?支持8个TC (Traffic Classes)

?可靠性，可用性，

可服务性

?visionPAK

?performance PAK

?DPC/eDPC支持

?读取跟踪，删除意外

?所有端口支持热插拔，所有端口支持I2C -SSC隔离

?SRIS支持

?支持ECRC和毒位

?端口状态位和GPIO可用

产品选型：

Part NumberDescriptionLanesPortsLatency
(ns)		HPCTWC
Ports		SSCPower
Typ.(W)		Pkg.
(mm)
SS14-0800-00PEX9797      Switch97251506242423.935x35
SS15-OB00-00PEX9781      Switch81211505202021.535x35
SS16-0B00-00PEX9765      Switch65171504161615.935x35
SS17-0B00-00PEX9749      Switch49131504121213.527x27
SS18-0B00-00PEX9733      Switch3391502887.927x27
SS19-0800-00PEX9716     Switch1651541444.019x19
SS20-0B00-00PEX9712      Switch125158
443.519x19
