Focus microwave L3018低频增量调谐器

发布时间：2024-04-29 09:53:49     浏览：2745

　　Focus Microwaves  L3018低频增量调谐器是一种用于谐波-晶圆负载拉的三角调谐器，用于高频率晶圆测量。该调谐器的频率范围为1.8-30 GHz，连接器类型为3.5毫米，最大VSWR为42.8：1，谐波调谐范围为10：1至100：1，最大功率为47瓦(CW)，最小重复性损失为-40 dB，典型值为-50 dB。此外，这款调谐器采用了低轮廓设计，使其能够放置在晶圆周长内，并允许探头尖端和调谐器之间的直接连接，消除了DUT和调谐器之间所有可能的插入损耗，大大增强了调谐器的性能和可靠性。

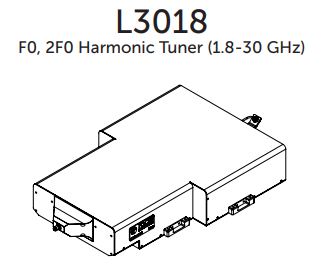

Focus microwave L3018低频增量调谐器

　　规格参数：

　　Freq. Range (GHz)：1.8 - 30

　　Connector Type：3.5mm

　　High VSWR**：42.8:1

　　Harmonic tuning：10:1-100:1

　　Maximum Power(W, CW)：47

　　Repeatability (min, dB/ typical, dB)：-40/-50

　　Length(in)：23.159

相关推荐：

Focus Microwaves晶圆上三角调谐器

更多Focus Microwaves 相关产品信息可咨询新葡萄AMG创展。
