BOCT4-XXMXX-XXXB石英时钟振荡器Bliley

发布时间：2024-05-06 09:07:03     浏览：1175

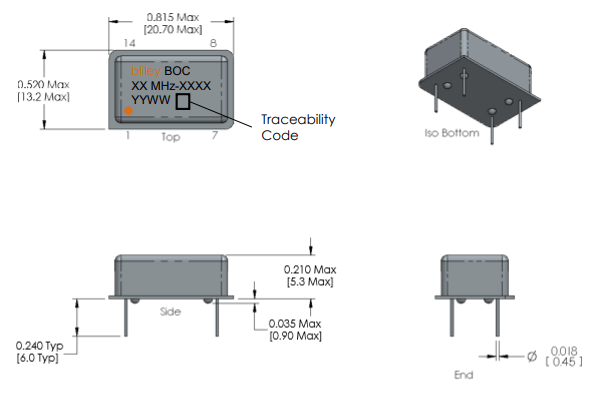

Bliley BOCT4-XXMXX-XXXB是一种CMOS或者HCMOS类型的石英时钟振荡器，可提供1至800MHz的频率范围。其稳定性可选±25ppm、±50ppm或±100ppm。温度范围可选-20°C至+70°C、-40°C至+85°C或-55°C至+125°C。供电电压可为3.3V或5V。该晶体振荡器采用14引脚DIP封装。

BOCT4-XXMXX-XXXB石英时钟振荡器Bliley

Paramefer  Condfions
Values
Unt
General
MINTYPMAX
Frequency Range
1
800MHz
Frequency Stability





   See Opfions (Max)



Vs.Temperature(1°℃ Steps)  Referenced to +25℃±25.±50.±100
ppm
Perturbation*


±3ppm
Aging  ]st Yea

±3ppm
Supply Voltage(Vdd)  Option D   2.973.33.63Vdc

  Option E   4.7555.25Vdc
Curent Consumption  1MHz

25mA

  50MHz

50mA

  800MHz

100mA

     Enabled-High


Dutput Control  Disabled-Low



Startup Time


5mSec


Parameter   Conditions
Values
Unit
Output Characteristics (CMOS)
MINTYPMMAX
High Output Level   Logic“1” 90%Vdd

Vdc
Low Output Level   Logic"0"

10%VddVdc
Rise/Fall Time   10%→90%

10nSec
Duty Cycle
405060%
Load

1550pF

PoromelerConditionsValuesUnit
Phase Noise (100MHz)
MIN       TYPMAX
Phase NoiseTested at +25℃


10Hz-75dBc/Hz

100Hz-90dBc/Hz

1KHz-110dBc/Hz

10kHz-118dBc/Hz

100kHz-125dBc/Hz

1MHz-138dBc/Hz
Phase Jitter (RMS)12KHz-20MHz1pSec

Parameter  Conditions
Values
Unit


MINTYPMAX
Operating Temperature   Option B-20
+70℃

   Option C-40
+85℃
Storage Temperature
-55
+125℃
Solderability   MIL-STD-202 Method 208


Solvent Resistance   MIL-STD-202 Method 215


      MIL-STD-202        Method213


   Test Condition A


Vibration





   Test Condition B



MIL-STD-202 Method 107



   Test Condifion A




MIL-STD-202 Method 112



Seal   Test Condition C &D



相关推荐：

Bliley低功耗OCXO恒温晶振

更多Bliley 相关产品信息可咨询新葡萄AMG创展。

推荐资讯

  • BLF871S射频功率晶体管Ampleon
    BLF871S射频功率晶体管Ampleon 2024-06-12 09:29:47

    BLF871S是Ampleon公司生产的100 W LDMOS RF功率晶体管，适用于1 GHz以下频率的广播发射器和工业应用。在860 MHz下，它提供100 W峰值包络功率，21 dB功率增益，47%效率，-35 dBc三阶互调失真。在858 MHz DVB性能下，提供24 W平均输出功率，22 dB功率增益，33%效率，-34 dBc三阶互调失真。该晶体管具有集成ESD保护，高坚固性，高功率增益，高效率，良好可靠性，易于电力控制，并符合RoHS指令。适用于UHF波段的通信发射机和工业应用。

  • MICRON低功耗DDR5 DRAM，专为5G和AI设计

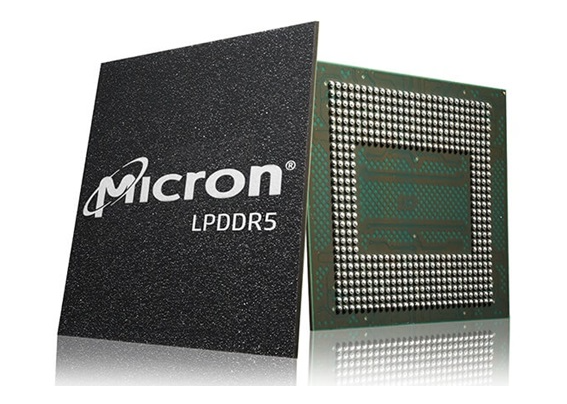

    MICRON低功耗DDR5 DRAM，专为5G和AI设计 2021-05-20 17:19:17
