8134-HC-8P2插针插座TE泰科

发布时间：2024-05-08 09:31:14     浏览：1193

　　TE泰科8134-HC-8P2插针插座是一种适用于印刷电路板连接的连接器。它采用无底式插座套管，适用于缆到板的连接系统。插座长度为3.45mm(0.136英寸)，PCB孔直径为1.47mm(0.058英寸)。

8134-HC-8P2插针插座TE泰科

　　该插座的特点和优势包括引脚顺序、双曲面触点、锁定机构和键控。它的端子基材和弹簧采用铍铜合金，端子接触部电镀金以提高导电性和耐用性。插座套管采用锡电镀材料，套管材料为铜。该插座支持信号电路应用，其额定电流为5A。工作温度范围为-65°C至125°C(-85°F至257°F)。

　　TE泰科8134-HC-8P2插针插座的封装方式为零散零件，每包含2500个插座。它适用于电源应用、数据应用和视听应用等领域。

规格参数：

　　端子额定电流(最大值)?(A): 5

　　PCB 厚度(建议)?: .79 – 3.18?mm?[?.03 – .05?in?]

　　插座长度?: 3.45?mm?[?.136?in?]

　　PCB 孔直径?: 1.47?mm?[?.058?in?]

　　接合插针直径范围?: .64 – .89?mm?[?.025 – .035?in?]

　　线缆端接方法?: 焊接, 焊接

　　PCB 端接方法?: 通孔 - 免焊连接

　　插入法?: 手动/半自动

新葡萄AMG创展优势供应TE泰科连接器产品，部分型号现货供应，欢迎咨询。

推荐资讯

  • Nicomatic AMM连接器：1.00mm微型化互连方案
    Nicomatic AMM连接器：1.00mm微型化互连方案 2025-07-03 08:56:50

    Nicomatic AMM连接器凭借1.00mm超紧凑间距（提供6/10/20/34/50触点配置）实现高密度互连，显著节省PCB空间，其核心优势包括：支持1件起订的现货供应与预接线版本，适配从原型到量产的快速需求；通过MIL-DTL-83513G/55302G认证，具备-65°C至+200°C耐温、100G抗冲击及4.8A单触点电流的军工级可靠性；优化设计的轻量化结构可缩短信号路径，专为航空航天、工业设备及微型电子系统的高密度嵌入式场景打造。

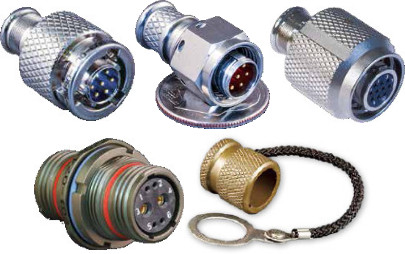

  • 806系列军用航空微型D38999连接器和电缆组件Glenair
