MR51-3P?2-26E6-18.?-S?1连接器Winchester

发布时间：2024-06-03 10:52:38 浏览：1149

　　MR51-3P?2-26E6-18.?-S?1连接器是Winchester公司生产的标准微型接插件，具有以下特点和选项：

　　特点：

　　- 紧凑设计，适用于空间有限的环境。

　　- 配备电缆尾线，便于布线。

　　- 宽温度范围操作，从-50°C至200°C。

　　- 触点数量从9到100个，适应多种应用需求。

　　选项：

　　- 提供多种触点尺寸，包括9、15、21、25、37、51和100。

　　- 接触材料可�。�50?in Gold (E50)和10?in Gold (E10)。

　　- 多种外壳样式，如S6、S8等，需根据需求选择。

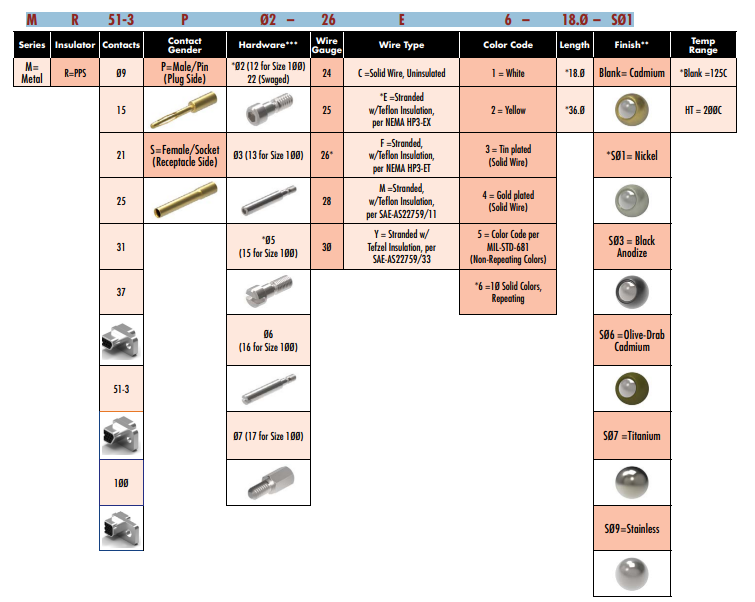

订购指南：

MR51-3P?2-26E6-18.?-S?1连接器Winchester订购指南

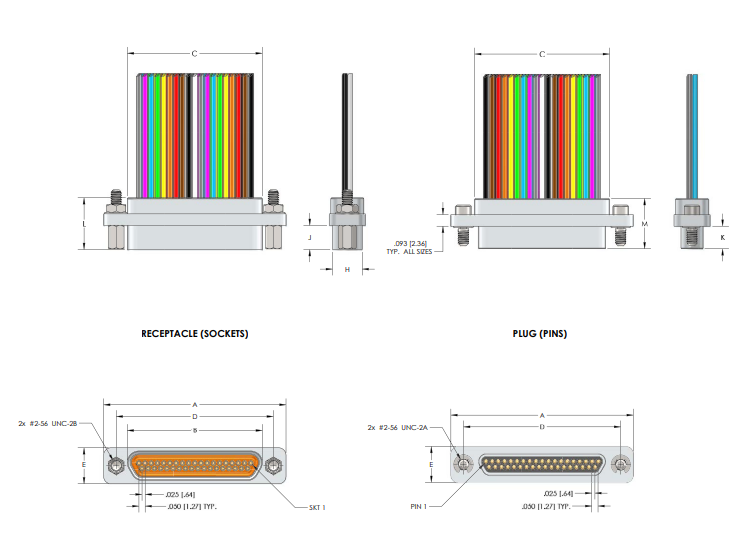

　　尺寸信息：

　　- 提供详细尺寸图和不同PIN数(9 Pin、15 Pin、25 Pin...100 Pin)的具体尺寸数据。

	ALL	M SERIES
	A Max	B Mnx.	[Max	DMgx	H Max	E Max	1Max.(Ski)	KMax.(Pin)	LMox(Skn	MMax.En
9	785(19.94）	402(10.21)	39319.98	565 (14.35)	7481630	3080.3	199(5.05	187 (475	429(10.90)	416(10.57
15	935(23.75)	552(14.02	543(13.79	715(18.16	248(6.30	308(7.83	.199 (5.05)	.187(475	429(10.90	416(10.57)
21	1.085(27.56	702(17.83	693(17.60	865(21,47	24816.30	.308(7.83	.199 (5.05	.187(4.75	.429 (10.90	416(10.57
25	1.185(30.10)	802(20.37)	793(20.14	965(24.51	248(6.30	308(7.83)	199(5.05)	187(4.75)	429(10.90	416[10.57
31	1335(33.91	957.24.18	943123.95	1115(2832	7481630	308(7.83	19915.05	1871475	429110.90	416(10.57)
37	1485(3712	1.102(27.99)	1.093(27)6	1.265(32.13	248(6.30	308(783	.199(5.05)	187(475	429(10.90	416(10.57
51	1435(36.45	105412677	1.041 (26.44	1.215(30.86	29717.54	351(8.92)	.199(5.05	.187(4.75	429(10.90	416(10.57
100	2165(54.99	1.505138.73	.442(36.63	1.800(45.72	394(10.00	394 (10.00	199 (5.05	187 (4.75	429(10.90	416(10.57)

　　使用说明：

　　- 设计用于环境密封，耐用性强。

　　- 适用于要求严苛的电子设备连接，如工业控制、航空航天、军事等领域。

　　用户在选择时应根据实际需求和详细尺寸信息来确保连接器满足特定要求。

Winchester Interconnect 提供标准射频连接器，如 SMA、SMP、TNC 和 Triax 连接器，以及定制连接器和组件配置。深圳市新葡萄AMG创展科技有限公司，授权代理Winchester产品，欢迎咨询。
