Glenair 806系列多端口射频圆形连接器

发布时间：2024-06-12 09:56:23     浏览：567

　　Glenair的806系列多端口射频圆形连接器是一种高性能的连接器，专为军事和工业应用设计。以下是该系列连接器的主要特点和规格：

　　1. 触点数量和尺寸：806系列连接器提供1至29个触点，尺寸可选8、12或16。

　　2. 外壳材料：连接器的外壳采用坚固的铝或不锈钢材料制成，确保了其耐用性和可靠性。

　　3. 环境防护：连接器配备了氟硅橡胶索环，这种材料能够有效保护连接器免受恶劣环境的影响。

　　4. EMI保护：插头部分采用了铜合金接地弹簧，这种设计有助于提供电磁干扰(EMI)保护，确保信号的完整性。

　　5. 触点布局：806系列提供了18种不同的触点布局，适用于#8、#12或#16尺寸的连接器。

　　6. 军工规格性能：这些连接器符合军工规格，即使在微型化的封装中也能提供卓越的性能。

　　7. Scoop-proof接口：连接器具有Scoop-proof接口设计，这意味着插头不会因为错误的插入方向而损坏。

　　8. 后释放接触：连接器设计有后释放接触，便于管理和维护。

　　9. 不透气性：连接器具有良好的不透气性，进一步增强了其环境防护能力。

　　10. 触点单独订购：如果需要，可以单独订购#8 BMB、#12 SMPM或#16 SMPS触点。

型号：

　　806-072 插头连接器，插座触点

806-072 插头连接器


　　806-073 壁挂式插座(针触点)

806-073 壁挂式插座


　　806-079 直插式插座(针触点)

806-079 直插式插座


　　806-080 锁紧螺母插座(引脚触点)

806-080 锁紧螺母插座

　　

806-083-02 密封隔板直通式进料式，面板安装

806-083-02 密封隔板直通式进料式


　　806-083-07 密封隔板直通式进料式，锁紧螺母支架

806-083-07


　　806-083-13 密封隔板直通式进修式，焊接安装

806-083-13

更多Glenair连接器相关产品信息可咨询新葡萄AMG创展。

推荐资讯

  • Glenair密封连接器：玻璃到金属密封和标志性的轻量级密封连接器解决方案
    Glenair密封连接器：玻璃到金属密封和标志性的轻量级密封连接器解决方案 2021-11-01 17:09:25

    ?Glenair?密封性连接器是一种特殊性的密封性军用/航空互联，它融合了从玻璃到金属材料或其他高宽比工程化的密封技术。Glenair气密封性连接器主要用作潜水艇和轨道通讯卫星等不同的应用领域。它们用作避免地下运用中的水分入侵，并承担真空室、实验室设备和商业应用和军用飞机的压力差。

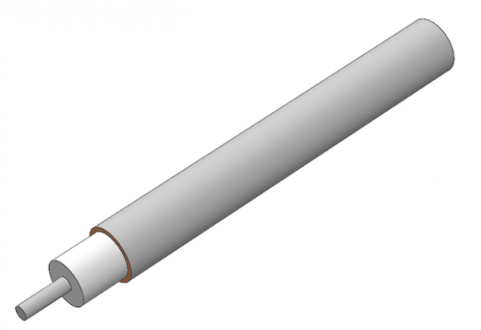

  • M17/133-00002半刚性电缆EZ Form
