204系列层压晶圆DIP插座ANDON

发布时间：2024-06-21 09:43:44 浏览：1031

　　　204系列层压晶圆DIP插座由ANDON公司生产，它采用FR-4环氧树脂(层压板)作为绝缘材料，并获得了UL 94V-0的认证。这款插座适用于DIP间距的元件，提供了多种引脚(PIN)数量和接触材料选择，包括镀金/镀金的黄铜(ASTM-B16)和镀锡铅/镀金的铍铜(ASTM-B194)。其工作温度范围为-65°C至+140°C。

204系列层压晶圆DIP插座ANDON

　　插座的标准插入力为平均9盎司(oZ.)，标准撤出力为至少2盎司(oZ.)。此外，还提供了其他类型的插入力和撤出力选项，以满足不同的应用需求。

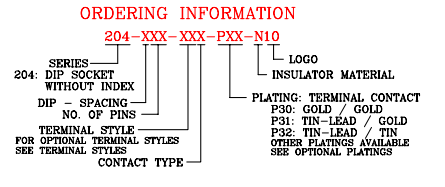

　　在订购信息方面，产品代码为204-XXX-XXX-PXX-N10，其中XXX-XXX代表特定的引脚数量和其他选项，PXX代表引脚镀层，N10代表无索引版本。

204-XXX-XXX-PXX-N10

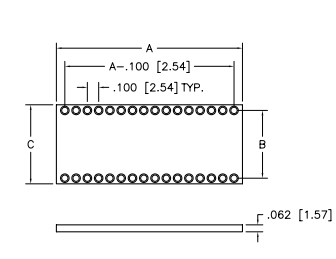

　　该系列插座的尺寸和规格以英寸和毫米为单位进行了详细说明，包括PIN的直径(DIM "A")、PIN之间的间距(DIM "B")以及整体尺寸等。

SERIES 402 WAFER CHART
PIN	DIM“A”	DIM "B"	DIM“C”
6	.300[7.62	.300 [7.62]	400 [10.16]	306
8	.400[10.16			308
10	500 [12.70]			310
14	700 [17.78]			314
16	800 [20.32]			316
18	900 [22.86]			318
20	1.000 [25.40]			320
22	1.100 [27.94			322
24	1.200[30.48]			324
28	1.400 [35.56]			328
24	1.200 [30.48	.600 [15.24]	.700 [17.78]	624
28	1.400 [35.56]			628
30	1.500[38.10]			630
32	1.600 [40.64]			632
36	1.800 [45.72]			636
40	2.000 [50.80]			640
42	2.100 [53.34]			642
48	2.400 [60.96]			648
24	1.200[30.48	900 [22.86]	1.000 [25.40]	924
28	1.400[35.56		.000 [25.40]	928
32	1.650 [41.91]		1.050 [26.67]	932
50	2.500[63.05]		.000 [25.40]	950
52	2.600[66.04]		1.000 [25.40]	952
64	3.250 [82.55]		1.050 [26.67]	964

更多Andon品牌产品信息可咨询新葡萄AMG创展。
