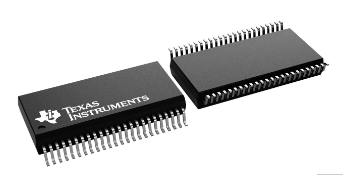

SN74ALVTH16245DL电平转换收发器TI 现货供应

发布时间：2024-07-04 09:31:37     浏览：1705

　　SN74ALVTH16245DL是一款由TI德州仪器(Texas Instruments)生产的16位(双八进制)非反相总线收发器，属于Widebus?系列。该器件设计用于在不同电压环境之间进行电平转换和数据传输，支持从2.5V到3.3V，以及从3.3V到5V的转换。

SN74ALVTH16245DL电平转换收发器TI 现货供应

　　主要特点：

　　双电源轨设计：包含两个独立的电源轨，B端口(VCCB)支持3.3V和5V工作电压，A端口(VCCA)支持2.5V和3.3V工作电压。

　　异步通信：专为数据总线之间的异步通信设计。

　　控制电路：控制电路(1DIR、2DIR、1OE和2OE)由VCCA供电。

　　高阻抗状态：为确保上电或下电时的高阻抗状态，输出使能(OE)输入应通过上拉电阻连接到VCC。

　　方向控制：方向控制(DIR)输入和输出支持(OE)输入的逻辑电平激活B端口输出或A端口输出，或将两个输出端口置于高阻抗模式。

　　输入输出驱动：±24mA输出驱动能力，3.3V时最大传输延迟(tpd)为5.8ns。

　　锁存性能：超过250mA的锁存性能。

　　应用领域：

　　- 电子销售点

　　- 打印机和其他外围设备

　　- 马达驱动器

　　- 无线及电讯基建

　　- 可穿戴健康和健身设备

　　技术参数：

　　技术家族：ALVC

　　高输入电压：最小1.7V，最大5.5V

　　输出电压：最小和最大值未提供

　　数据速率：最大300Mbps

　　输出电流：最大-24mA(IOH)，最大值未提供的IOL

　　电源电流：最大40?A

　　输出类型：3状态，平衡CMOS，推挽

　　工作温度范围：-40℃至85℃

相关型号：

Orderable Device Status
     (1)		Package TypePackage
Drawing		PinsPackage
Qty		Eco Plan
     2)		Lead finish/
Ballmaterial
6)		MSL Peak Temp
3)		OpTemp(C)Device Marking
(4/5)
74ALVC164245DGGRE4  ACTIVETSSOPDGG482000RoHS &GreenNIPDAULevel-1-260C-UNLIM  -40 to 85  ALVC164245
74ALVC164245DGGRG4  ACTIVETSSOPDGG482000RoHS &GreenNIPDAULevel-1-260C-UNLIM  40 to 85  ALVC164245
74ALVC164245DGGTE4  ACTIVETSSOPDGG48250RoHS &GreenNIPDAULevel-1-260C-UNLIM  40 to 85  ALVC164245
74ALVC164245DGGTG4  ACTIVETSSOPDGG48250RoHS &GreenNIPDAULevel-1-260C-UNLIM  40 to 85  ALVC164245
74ALVC164245DLG4  ACTIVESSOPDL4825RoHS &GreenNIPDAULevel-1-260C-UNLIM  40 to 85  ALVC164245
74ALVC164245DLRG4  ACTIVESSOPDL481000RoHS &GreenNIPDAULevel-1-260C-UNLIM  40 to 85  ALVC164245
SN74ALVC164245DGG  ACTIVETSSOPDGG4840RoHS &GreenNIPDAULevel-1-260C-UNLIM
  ALVC164245
SN74ALVC164245DGGR  ACTIVETSSOPDGG482000RoHS8 GreenNIPDAULevel-1-260C-UNLIM  40 to 85  ALVC164245
SN74ALVC164245DGGT  ACTIVETSSOPDGG48250RoHS &GreenNIPDAULevel-1-260C-UNLIM  40 to 85  ALVC164245
SN74ALVC164245DL  ACTIVESSOPDL4825RoHS &GreenNIPDAULevel-1-260C-UNLIM  40 to 85  ALVC164245
SN74ALVC164245DLR  ACTIVESSOPDL481000RoHS &GreenNIPDAULevel-1-260C-UNLIM  -40 to 85  ALVC164245
