101-XXX-221S-PXX-Y12浮动插针插座ANDON

发布时间：2024-07-10 09:42:03 浏览：1077

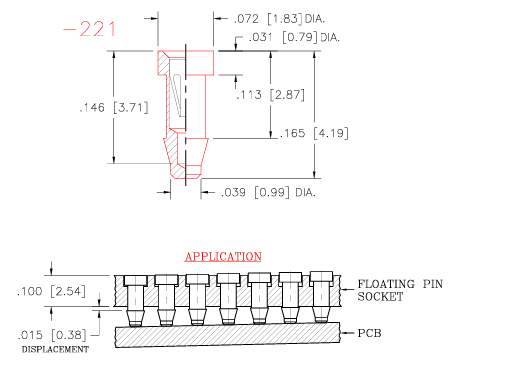

　　 101-XXX-221S-PXX-Y12浮动插针插座ANDON 101-XXX-221S-PXX-Y12浮动插针插座2 ANDON

　　特点：

　　- 适用于DIP和PGA封装，解决PCB不平整问题。

　　- 提供开放式和封闭式框架DIP插座及PGA版本。

　　- 多种端子和触点尺寸。

　　材料：

　　- 绝缘体：高温尼龙16ul 94v-0。

　　- 端子：黄铜，符合ASTM-B16。

　　- 工作温度：-65°C至+150°C。

　　接触力：

　　- 插入力：9盎司。

　　- 提取力：2盎司。

　　触点类型：

　　- S型：标准DIP，插入力9.0盎司，撤离力2.0盎司。

　　- M型：标准PGA，插入力1.6盎司，抽吸力0.5盎司。

　　- L型：间质PGA，插入力1.0盎司，抽离力0.3盎司。

　　- H型：高强度，插入力18.3盎司，撤回力4.2盎司。

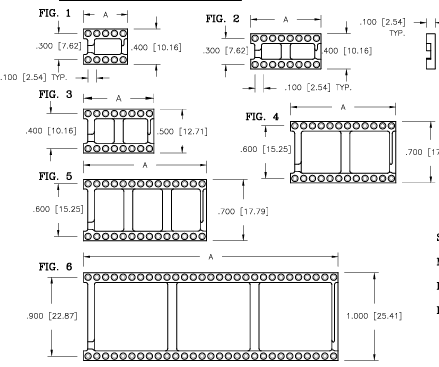

WAFER CHART
	PIN	DIM"A
FIG.1	6	300 [7.62]		306
	8	400 10.16		308
	10	500 12.70]		310
FIG.2	14	700 17.78		314
	16	800 20.32		316
	18	900 22.86		318
	20	1.000 [25.40]		520
	22	1.100 [27.94		322
	24	1.200 [30.48		324
	28	.400 [35.56		328
FIG.3	16	800 20.32		416
	22	1.100 [27.94]		422
	24	1.200 [30.48		424
FIG,4	24	1.200 30.48		624
FIG.5	28	1.400 [35.567		528
	30	1.500 [38.10		630
	32	1.600 40.64		532
	36	1.800 [45.72]		636
	40	2.000 50.80		540
	48	2.400 60.96		648
FIG.6	50	2.500 63.50		950
	52	2.600 [66.04		952
	64	3.200	81.28	964

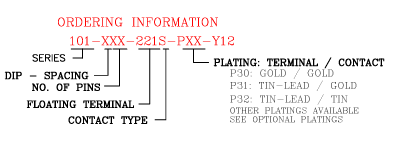

订购指南：

101-XXX-221S-PXX-Y12浮动插针插座订购

更多Andon品牌产品信息可咨询新葡萄AMG创展。
