HI-1582低功耗CMOS收发器HOLT

发布时间：2024-07-15 09:24:06     浏览：604

　　HI-1582是一款专为满足MIL-STD-1553和MIL-STD-1760规范要求而设计的低功耗CMOS收发器。这款产品由HOLT公司开发，是BU-63133L8 MIL-STD-1553收发器的直接替代品，具有引脚兼容、外形和配合的特点。

HI-1582低功耗CMOS收发器HOLT

　　HI-1582的主要功能包括：

　　发射器部分：能够获取互补的CMOS/TTL Manchester II双相数据，并将其转换为适合驱动总线隔离变压器的差分电压。此外，还提供了逻辑电平的Transmit Inhibit控制输入。

　　接收器部分：将1553总线双相数据转换为适合输入曼彻斯特解码器的互补CMOS/TTL数据。接收器具有一个单独的使能输入引脚STROBE，当该引脚为低电平时，接收器输出会被强制为逻辑“0”。

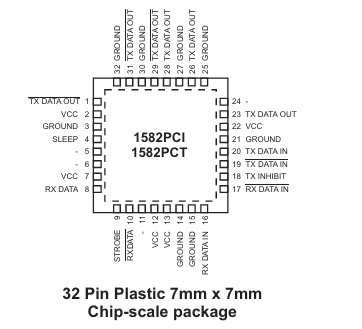

　　HI-1582采用32引脚塑料芯片级封装(QFN)，封装底部集成了一个裸露的散热器，可以焊接到PCB接地层上以实现最佳散热效果。该产品提供工业级(-40°C至+85°C)或扩展级(-55°C至+125°C)温度范围选项。

　　特征：

　　符合MIL-STD-1553A和B、MIL-STD-1760以及ARINC 708A规范。

　　3.3V单电源供电。

　　小型7mm x 7mm 32引脚塑料芯片级封装。

　　最大功耗小于0.5W。

　　单收发器支持完全双冗余。

　　直接替代DDC BU-63133L8。

　　应用：

　　MIL-STD-1553接口

　　智能弹药

　　门店管理

　　传感器接口

　　仪表

　　测试设备

型号：

Part#Package
Description		Temp RangeFlowRoHS
Compliant		Moisture
Sensitivity
Level

HI-1582PCIF		32 Pin Plastic
7mmx7   mm
Chip-Scale
Package (QFN)		-40°℃ to +85℃
Yes3

HI-1582PCMF
32 Pin Plastic
7mmx7   mm
Chip-Scale
Package (QFN)
-55℃ to+125℃
M
Yes
3
HI-1582PCTF
32 Pin Plastic
7mmx7   mm
Chip-Scale
Package (QFN)
-55℃ to+125℃
T		Yes
3

相关推荐：

HI-2579低功耗CMOS双收发器HOLTIC

HI-1587超低功耗MIL-STD-1553双收发器

更多HOLTIC相关产品信息可咨询新葡萄AMG创展。
