PTE7300-24AM-1B100SN压力传感器Sensata森萨塔

发布时间：2024-07-15 10:15:22     浏览：1021

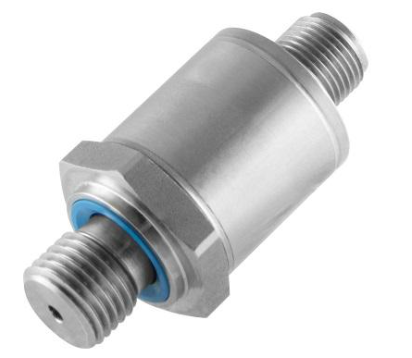

PTE7300-24AM-1B100SN压力传感器Sensata森萨塔
Electrical
Pressure Ranges0-10 barto0-600 bar (0-145 psi to 0-8700psi
PressureReferenceGauge(Module)and Sealed Gauge [fully hermetic sensor
Supply Voltage3.3VDC to 5.5VDC
Digital InterfaceFC with CRC(memory integrity,and data transmission)
Device Address0xDA (including CRC
0x6C(excluding CRC
Operating Current In Sleep Mode6.5uA(typical)
Operating Current In Active Mode3.7mA typical (4mAmaximum)
AvailableDataPressure          int16
Bridge  temperature  [int16]2
Status            [int16
Device seria     (int32)
Resolution15 bit
Response Time<1ms@Default setting and active mode
Probe ConfigurationsOn-demand,single cycle
Recommended pull-up resistors1kOhm to 10kOhm,depending on cable length
External Capacitive Load for I2C Bus Line400 pF max|depends onthe cable length
ESD±4KV Contact;±8KV Air
Radiated Immunity80-1000MHz10V/m
1400-2000MHz 3V/m
2000-2700MHz 1V/m
Conducted Immunity0.15-80MHz3Vrms
Magnetic Immunity(13 A/m for 5 minutes
Physical
Proof Pressure60bar forfull scale pressure=10-29bar
200barfor full scale pressure=30-100bar
500barfor  full  scale  pressure=101-250bar
800barfor  full  scale  pressure=251-400bar
1200bar for full scale pressure=401-600bar
Burst Pressure200barfor full scale pressure=10-29bar
2000bar  forfull  scale  pressure=30-100bar
2500bar  forfull  scale  pressure=101-250bar
4000bar  forfull  scale  pressure=251-600bar
VibrationEC 60068-2-6with 2.0mm displacement,Sensor:30g(10..2000Hz);Module:20g(10..2000Hz)
Mechanical ShockIEC 60068-2-27,50g min(Modulel;IEC 60068-2-27,500g min (fully hermetic sensor)
Drop (any Axis)1m
Water Hammer1.6X full scale pressure for 100k cycles,1.3xFS for200k cycles
Ingress ProtectionIP00 (Module),IP69K(fullyhermeticsensor
Media CompatibilityFluids and Gases compatible with 17-4PH stainless steel
Performance
Pressure(Best Fit Straight)?±0.25%FS@25℃
Pressure(Total Error Band)0+/-1.5%FS@-20°to 85°℃
Operating Endurance>10M cycles
0perating Ambient Temperature40°to+100℃
Operating Media Temperature40°to+125℃
Storage Temperature40°to+125℃

Sensata森萨塔成立于1916年，专注于提供传感器、控制器产品和服务，产品广泛应用于交通运输、楼宇暖风空调控制、工业、能源以及航天航空等领域。深圳市新葡萄AMG创展科技有限公司优势渠道提供Sensata传感器产品，欢迎咨询。
