PL1374变压器iNRCORE

发布时间：2024-07-17 08:52:31     浏览：1229

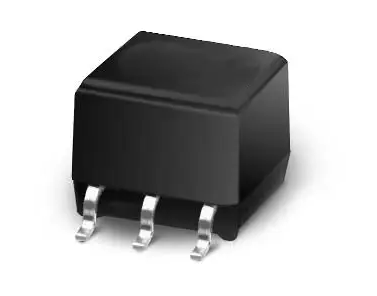

　　PL1374变压器iNRCORE是一款专为高可靠性应用设计的表面贴装变压器。该变压器采用紧凑的尺寸设计，具体尺寸为7.62 × 7 × 6.35毫米，非常适合空间受限的电子设备。其6-Pin封装和SMT(表面贴装技术)安装方式，确保了其在电路板上的稳定性和易于组装。

PL1374变压器iNRCORE


Part
Number
TurnsRatio
Pri:Sec
(±2%)		0CL Pri
@25℃
MIN
(mH)
Cww
MAX
(pF)		DCR
Pr
MAX
(Q)		Primany
Pins
PL13741C-IC1.2 35 0.80 1-3


　　主要特点：

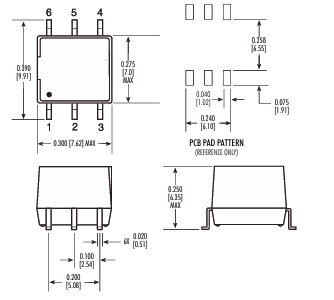

　　尺寸：7.62 × 7 × 6.35 mm

　　安装方式：SMT

　　封装：6-Pin

　　匝数比：1CT:1CT

　　最大直流电阻(初级)：800 mΩ

　　工作温度范围：-55°C 至 +125°C

　　表面处理：锡/铅(Sn63/Pb37)

　　湿度敏感等级：3级

　　RoHS合规性：否

　　包装方式：散装

　　等级：Mil-Aero(军用航空级)

　　PoE评级：N/A

　　拾取和放置兼容

　　隔离电压：1500 VRMS最小扩展

　　环氧树脂封装


　　PL1374变压器iNRCORE的设计考虑到了极端环境下的稳定性，其工作温度范围从-55°C到+125°C，使其能够在极端温度条件下可靠运行。此外，该变压器采用锡/铅(Sn63/Pb37)表面处理，确保了良好的焊接性能和长期的可靠性。

　　尽管该变压器不符合RoHS标准，但其军用航空级(Mil-Aero)的等级确保了其在高可靠性应用中的性能。环氧树脂封装提供了额外的保护，防止湿气和其他环境因素的影响。
