LE-062超小型细线压力传感器Kulite

发布时间：2024-08-20 10:33:51     浏览：1601

　　LE-062超小型细线压力传感器是由Kulite公司生产的一款高性能压力传感器。这款传感器属于LE-062系列，该系列展示了Kulite在提供适合定制套件的压力传感器方面的能力。LE-062传感器可以被集成到各种测试物品中，如风扇叶片、发动机喷嘴等，其特点包括小巧的尺寸、高固有频率、对振动和冲击的强抵抗力以及宽广的工作温度范围。

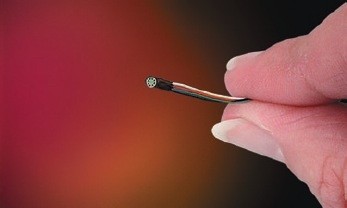

LE-062超小型细线压力传感器Kulite

　　主要特征：

　　耐高温能力：-65°F至+450°F(-55°C至+235°C)

　　出色的静态和动态性能

　　高固有频率

　　硅上硅集成传感器 VIS?

　　工作温度范围：-65°F至+450°F(-55°C至+235°C)仅限传感器

　　补偿温度范围：80°F至+450°F(25°C至+235°C)仅传感器

　　热零移：±1% FS/100°F(类型)

　　热敏度位移：±1% /100°F(类型)

　　线性振动：20g峰值，正弦10至2000赫兹

　　机械冲击：20g半正弦波11毫秒持续时间

　　电气连接：4引线36 AWG 36英寸长

　　重量：0.2g(Nom.)不包括�？楹鸵�

　　压力传感原理：全主动四臂惠斯通电桥介电隔离硅对硅

　　超压：2倍额定压力

　　破裂压力：额定压力的3倍

　　压力介质：所有不导电、无腐蚀性液体或气体

　　额定电励磁：10vdc

　　最大电励磁：12 VDC

　　输入阻抗：1000 Ohms(最小)

　　输出阻抗：1000 Ohms(Nom)

　　满量程输出(FSO)：100 mV(Nom.)

　　剩余不平衡：±5mv(类型)

　　综合非线性、迟滞：±0.1% FSO BFSL(典型)，±0.5% FSO(最大值)

INPUTPressure Range0.35        0.7            1
5           10            15

1.7        3.5            7

25        50           100


    17
    250		35
500		70 BAR
1000 PS
Operational ModeAbsolute,Gage,DifferentiaAbsolute,Gage,Sealed Gage,DifferentialAbsolute,Sealed Gage
Over Pressure2 Times Rated Pressure
Burst Pressure3 Times Rated Pressure
Pressure MediaAll Nonconductive,Noncorrosive Liquids or Gases
Rated Electrical Excitation10 VDC
Maximum Electrical Excitation12 VDC
Input Impedance1000 Ohms (Min.)
OUTPUTOutput Impedance1000 Ohms (Nom.)
Full Scale Output(FSO)100 mV(Nom.)
Residual Unbalance±5 mV(Typ.)
Combined Non-Linearity,Hysteresis
and Repeatability		±0.1%FSOBFSL(Typ.),±0.5%FSO  (Max.)
ResolutionInfinitesimal
Natural Frequency of Sensor
Without Screen (KHz)(Typ.)		150         175         200         240         300         380         550         700         1000
Acceleration Sensitivity %FS/g
Perpendicular		1.5x10       1.0x104     6.5x104    5.0x10      3.0x10       1.5x104     1.0x104     6.0x10      4.5x105
InsulationResistance100 Megohm Min.@50 VDC
ENVIRONMENTALOperating Temperature Range-65F to +450°F(-55℃ to +235℃)Sensor Only
Compensated Temperature Range80°F to +450°F (25°C to +235°℃)Sensor Only
ThermalZero Shift±1%FS/100°F(Typ.)
Thermal Sensitivity Shift±1%/100°F  (Typ.)
Linear Vibration20g Peak,Sine 10 to 2000 Hz
Mechanical Shock20g Half Sine Wave 11 msec.Duration
PHYSICALElectrical Connection4 Leads 36 AWG 36"Long
Weight.2 Gram(Nom.)Excluding Module and Leads
Pressure Sensing PrincipleFully Active Four Arm Wheatstone Bridge Dielectrically Isolated Silicon on Silicon

　　LE-062传感器的设计使其非常适合在极端环境下进行精确的压力测量，同时保持高度的可靠性和稳定性。
