Micro AFD系列DC-DC高压电源SDS High Voltage

发布时间：2024-08-21 10:16:33     浏览：636

　　在现代科研和工业应用中，对高压电源的需求日益增长，尤其是在光电探测领域。Micro AFD系列DC-DC高压电源，作为一款专为APD(Avalanche Photo Diodes)和SiPM(Silicon Photomultipliers)设计的超紧凑型、调节型高压DC-DC转换器，以其卓越的性能和紧凑的设计，成为了这些应用的理想选择。

Micro AFD系列DC-DC高压电源SDS High Voltage

　　产品概述

　　Micro AFD系列提供四种标准产品，覆盖了从0到100V的电压范围，适用于各种需要精确电压控制的应用场景。其输入电压可选择5Vdc±0.5Vdc或12Vdc(兼容±2.0V)，输出电压可调至100V。

　　主要特点

　　输入电压选择: 灵活的输入电压选项，适应不同的电源环境。

　　输出电压可调: 高达100V的可调输出。

　　负载电流: 在Full load条件下，电流小于50mA。

　　极性选择: 提供正极或负极的定电压输出。

　　精度: 通过外部控制电压调整输出电压，具有0.1%满量程精度。

　　噪声和纹波: 小于25mVp-p的峰值纹波。

　　温度系数: 小于15ppm/°C。

　　性能参数

　　HV设置: 使用外部电压源(0-2.5V)，精度高达0.1%。

　　最大输入电流: 空载时1mA。

　　负载电压调节: 在空载到满负载变化时保持0.01%的全输出电压。

　　线电压调节: 全输出电压或指定电压范围内为+0.001%/V。

　　工作温度: -10°C 到 +50°C。

　　存储温度: -10°C 到 +70°C。

　　保护功能: 内部限流保护，启动软启动防止过冲。

　　屏蔽: 金属屏蔽外壳需接地确保安全，提供了额外的电磁干扰防护。

　　应用场景

　　Micro AFD系列DC-DC高压电源特别适用于以下场景：

　　光电二极管: 为Avalanche光电二极管(APD)提供稳定的高压电源。

　　硅光电倍增器: 为硅光电倍增器(SiPM)提供精确的高压控制。

　　包装与连接

　　包装材料: 酸洗钢板，厚度0.5mm。

　　外壳尺寸: 11 x 11 x 11 mm。

　　引脚: 0.63 x 0.63 mm方引脚，引脚长度超过2mm。

　　重量: 5g。

　　绝缘: 外壳完全包覆在环氧树脂中。

　　引脚连接

　　1. 输入电压(Vin): 1脚 (连接到电源输入)

　　2. 地(GND): 2脚 (连接到地)

　　3. HV设定: 3脚 (控制输入电压)

　　4. 输出高压(Vout): 4脚 (高压输出)

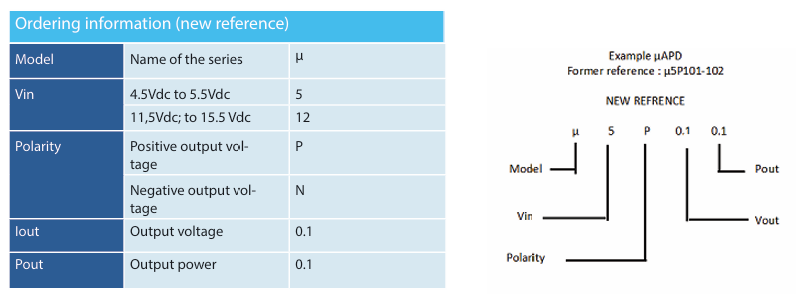

订购信息：
