MiniMax 06超小型连接器Fischer Connectors

发布时间：2024-09-23 09:51:26     浏览：1267

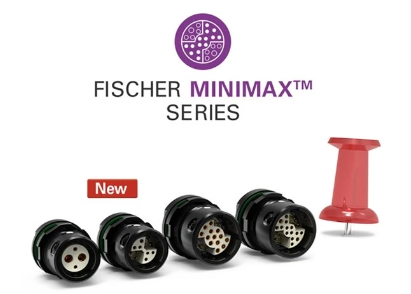

　　Fischer Connectors 推出的MiniMax 06，这是其备受赞誉的 Fischer MiniMax? 系列中的最新成员。MiniMax 06 连接器以其紧凑的设计和卓越的功能性脱颖而出。它能够容纳多达 12 个电源和信号触点，而占地面积仅为 10 mm，实现了 0.83 的密度因子。这一独特技术特性使其在标准 0.5 mm 触点的连接器中独树一帜。此外，MiniMax 06 还引入了新的配置，包括 2 个信号和 2 个高功率 1.3 mm 触点，适用于需要高达 10 安培功率的应用，是现有 MiniMax 系列标准 5A额定电流的两倍。

MiniMax 06超小型连接器Fischer Connectors

　　应用场景

　　MiniMax 06 的设计考虑到了恶劣环境下的使用，确保在各种条件下都能提供卓越的性能。它特别适用于空间有限的手持式或随身佩戴应用，如国防与安全、仪器仪表、测试设备、以及民用或军用无人机 (UAV) 等领域。作为预布线解决方案，MiniMax 06 能够满足这些领域对高性能、可靠连接的迫切需求。

　　技术优势

　　Fischer Connectors 通过 MiniMax 06 继续推动组合信号和电源连接器的发展，旨在使电子设备更轻、更小。这款新型连接器完全集成到超小型高性能的 Fischer MiniMax? 系列中，该系列以其有限空间和轻量级应用中的卓越表现以及满足多种信号和电源需求的能力而闻名。经过 HDMI 等高速协议和高达 10Gb/s 的数据传输测试，MiniMax 06 满足了市场对更高数据传输速率的日益增长的需求。

　　设计与耐用性

　　与具有相似触头尺寸的标准连接器相比，Fischer MiniMax? 系列连接器和电缆组件解决方案使设计工程师能够节省高达 45% 的空间，并减轻高达 75% 的重量。通过将多个连接器替换为一个连接器，它们可以将更多功能集成到更小的设备中，从而降低总拥有成本。

　　这些连接器还以其坚固耐用性著称，具有 IP68 密封 (2m/24h)，配接和未配接，牢不可破的键控系统和包覆成型的电缆组件。它们提供三种锁定系统(推拉式、螺丝式和快速释放式)，易于连接和断开多达 5,000 次。

　　尺寸与配置

　　Fischer MiniMax? 系列现在包括 06 和 08 两种尺寸，插座尺寸分别为 10 mm 和 12 mm。配置范围为 4 至 24 个触点，为用户提供了广泛的选择。

　　主要特点

　　- 多达 12 个触点，直径小于 10 mm

　　- 独特的组合电源和信号配置

　　- IP68 配接和未配接

　　- 传输速度高达 10Gb/s 的数据

　　- 坚固的锁定系统：推拉式、螺丝式和快速释放式

　　- 也可提供预布线，带直式或弯形折弯浮雕包覆成型

　　- 5,000 次插拔
