Norsat ELMTBC050HT-SF-D C波段BUC

发布时间：2024-10-17 10:07:38     浏览：1029

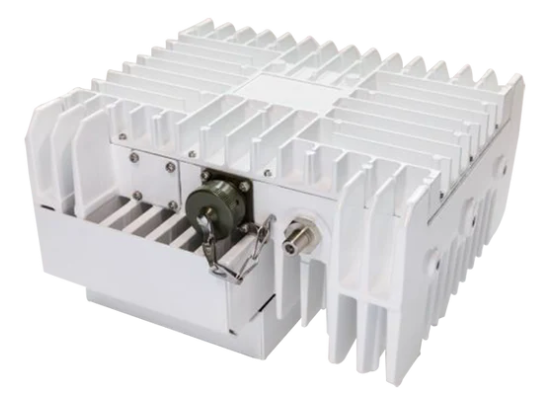

Norsat ELMTBC050HT-SF-D C波段BUC

　　Norsat ELMTBC050HT-SF-D C波段BUC的详细参数如下：

　　1. 输出频率

　　输出频率：5.850 6.425 GHz

　　额定输出功率：50W

　　内部参考：是

　　2. 射频规格

　　增益平坦度(54 MHz内)：1.5 dB

　　全频带增益平坦度：4 dB

　　温度增益平坦度：4 dB

　　输入VSWR：最大2:1

　　典型线性增益：73 dB

　　P1dB输出：+47 dBm(最小值，温度变化下)

　　带内杂散输出：-60 dBc

　　带外杂散输出：-50 dBc

　　输出VSWR：最大2:1

　　相位噪声100 Hz偏置：最大-65 dBc/Hz

　　相位噪声1 kHz偏置：最大-75 dBc/Hz

　　3. 电气规格

　　最大电流消耗：290W DC

　　电源需求：+36到+60V DC

　　4. 接口规格

　　频率感应：非反转

　　IF连接器：F型连接器

　　无M&C功能

　　5. 环境规格

　　湿度：最高100%

　　防护等级：IP54

　　工作温度：-40°C到+60°C

　　存储温度：-40°C到+75°C

　　6. 物理规格

　　内部功能：当本振未锁定时，锁定探测器关闭发射

　　产品尺寸：220 x 195 x 138 mm

　　产品重量：6.0 kg

　　这个BUC适用于C波段的通信，具有高功率输出，适合在各种恶劣环境下使用，特别适合户外卫星通信设备的部署。
