  • HXI HST62法兰波导18-220GHz

    发布时间：2024-11-06 09:33:49     浏览：508

    　　HST系列法兰波导是HXI公司推出的高性能波导产品，专为18至220 GHz的高频应用设计。这些波导以其精确的法兰连接和极低的电压驻波比(VSWR)而闻名，确保了在高频信号传输中的高性能和可靠性。

    HXI HST62法兰波导18-220GHz

    　　产品特点：

    　　高精度法兰连接：HST系列波导的法兰连接设计精确，确保了子系统组件间的信号损失和匹配误差极小。这对于要求精密匹配的高频系统至关重要，可以显著减少信号损耗和提高系统的整体性能。

    　　广泛的频率范围：HST系列波导覆盖了从18 GHz到220 GHz的广泛频率范围，使其适用于多种毫米波应用场景，包括通信、雷达、电子战和卫星通信等。

    　　以下是HST系列部分型号的详细规格：

    Model
    Number    		   WR Designation
        and Flange*    		Waveguide Size
    (inches/mm)    		  Frequency
      Range (GHz)
    HST62WR-62,UG-4190.622x0.311(15.80x7.90)12.4 to 18.0
    HST42WR-42,UG-5950.420x0.170(10.66x5.33)18.0 to 26.5
    HST28WR-28,UG-5990.280x0.140(7.12x3.56)26.5 to 40.0
    HST22WR-22,UG-3830.224x 0.112 (5.68x2.84)33.0 to 50.0
    HST19WR-19,UG-383/U0.188 x0.094 (4.78x2.39)40.0 to 60.0
    HST15WR-15,UG-385/U0.148x0.074 (3.76x1.88)50.0 to 75.0
    HST12WR-12,UG-387/U0.122 x0.061(3.10x1.55)60.0 to 90.0
    HST10WR-10,UG-387/U-M0.100x 0.050 (2.54x1.27)75.0 to 110.0
    HST8WR-8,UG-387/U-M0.080x0.040(2.04x1.02)90.0 to 140.0
    HST6.5WR-6.5,UG-387/U-M0.065x0.0325(1.65x0.8255)110.0 to 170.0
    HST5WR-5,UG-387/U-M0.051x0.0255(1.30x0.650)140.0 to 220.0

    HXI公司(已被Renaissance收购)是一家专注于射频和微波技术的公司，主要为国防、太空和航空市场提供广泛的产品线，包括低噪声放大器、功率放大器、频率倍增器、混频器/上变频器、波导隔离器和环行器以及PIN开关等，频率覆盖从18 GHz至110 GHz。深圳市新葡萄AMG创展科技有限公司优势供销Renaissance/HXI产品，欢迎咨询了解。

    推荐资讯

    • RFCI RFCR2885嵌入式X波段同轴环形器
      RFCI RFCR2885嵌入式X波段同轴环形器 2025-02-24 10:30:22

      RFCR2885是一款高性能同轴环形器，工作频率范围为9200至9800MHz，具有小于0.30dB的典型插入损耗和大于23dB的隔离度及回波损耗。其设计尺寸紧凑，支持最大500/50瓦特的正向功率和35瓦特的反向功率，工作温度范围为-40至+85°C，适用于多种射频通信应用。

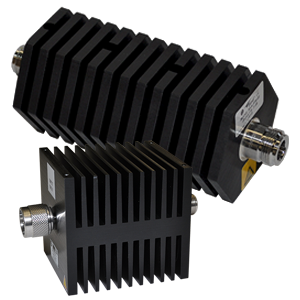

    • Bird射频50 瓦衰减器
