GMR7580-31S2BNN-513垂直安装印刷电路板连接器

发布时间：2024-11-08 11:35:25     浏览：542

　　Glenair GMR7580 Micro-D垂直安装印刷电路板连接器

Glenair GMR7580 Micro-D垂直安装印刷电路板连接器

　　产品特点：

　　微型D连接器：具有0.075 x 0.075英寸的端子间距，相比传统0.100英寸间距连接器，节省空间和重量。

　　高性能：满足MIL-DTL-83513性能要求，采用镀金TwistPin接触件，确保最佳性能。

　　多种配置：提供多种接触布局(9, 15, 21, 25, 31, 37, 51, 100)和接触类型(针P和插座S)。

　　定制尾长：提供不同长度的尾长选项，以适应不同的安装需求。

　　订购信息：

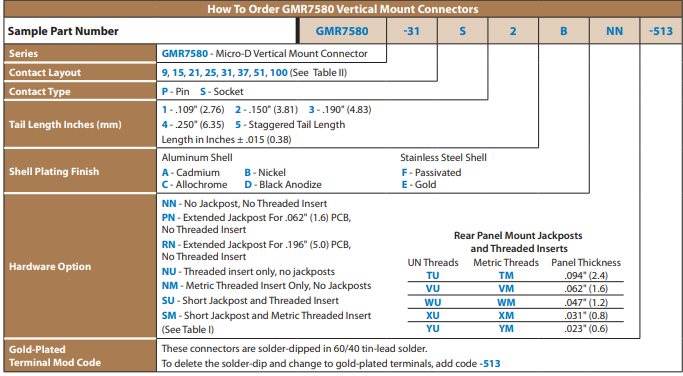

Glenair GMR7580 Micro-D垂直安装印刷电路板连接器订购指南

　　材料和表面处理：

　　连接器壳体：6061铝合金或钝化300系列不锈钢。

　　绝缘体：液晶聚合物(LCP)或聚苯硫醚(PPS)。

　　界面密封：蓝色氟硅橡胶。

　　接触材料：针和插座接触均为铜合金，镀金镀镍。

　　PCB端子：浸锡铜合金。

　　硬件：300系列不锈钢。

　　封装剂：环氧树脂Hysol EE4215。

　　性能规格：

　　电流额定值：3安培。

　　耐电压：600 VAC海平面。

　　绝缘电阻：至少5000兆欧姆。

　　接触电阻：最大8毫欧姆。

　　低水平接触电阻：最大32毫欧姆。

　　磁导率：最大2?。

　　工作温度：-55°C至+150°C。

　　冲击、振动：50g、20g。

　　配对力：(10盎司)×(接触数)。

　　这款Glenair GMR7580 Micro-D连接器以其紧凑的设计、高性能和多样化的配置选项，非常适合需要节省空间和重量的高性能电路板应用。如果您需要进一步的技术细节或订购信息，可联系新葡萄AMG创展。
