      JANTX1N821-1温度补偿Zener二极管Microsemi

      发布时间：2024-11-25 10:39:48     浏览：1158

      　　Microsemi的1N821至1N829A系列是一组6.2及6.55V温度补偿齐纳参考二极管，设计用于提供高精度和高稳定性的电压参考。以下是产品的详细介绍：

      *ELECTRICAL CHARACTERISTICS @25℃,unless otherwise specified
         JEDEC
      TYPE NUMBER
        (Note  185)      		ZENER
      VOLTAGE
      (Note 1 and 4)
      Vz@lzπ      		ZENER
      TEST
      CURRENT
      zr      		MAXIMUM
      ZENER
      IMPEDANCE
      (Note 2)
      Z@z      		MAXIMUM
      REVERSE
      CURRENT
      R@3V      		   VOLTAGE
      TEMPERATURE
          STABILITY
         (△Vzr MAX)
       -55℃ to+100℃
       (Note 3 and 4)      		EFFECTIVE
      TEMPERATURE
      COEFFICIENT
      Qvz

      		VOLTSmAOHMSμAmV%/℃
        1N8215.9-6.57.5 15 2.0 96 0.01
        1N821A5.9-6.57.5 10 2.0 96 0.01
        1N8225.9-6.57.5 15 2.0 96 0.01
        1N8235.9-6.57.5 15 2.0 48 0.005
        1N823A5.9-6.57.5 10 2.0 48 0.005
        1N8245.9-6.57.5 15 2.0 48 0.005
        1N8255.9-6.57.5 15 2.0 19 0.002
        1N825A5.9-6.57.5 10 2.0 19 0.002
        1N8266.2-6.97.5 15 2.0 20 0.002
        1N8275.9-6.57.5 15 2.0 9 0.001
        1N827A5.9-6.57.5 10 2.0 9 0.001
        1N8286.2-6.97.5 15 2.0 10 0.001
        1N8295.9-6.57.5 15 2.0 5 0.0005
        1N829A   5.9-6.5    7.5    10      2.0       5       0.0005

      　　产品特点：

      　　温度补偿：在-55°C至+125°C的温度范围内，具有极低的温度系数(0.005%/°C)，确保电压稳定性。

      　　多种电压选项：提供6.2V和6.55V的参考电压，公差为±2%和±5%。

      　　封装类型：包括DO-35和DO-204AH封装，以及金属/玻璃键合封装选项。

      　　军事规格：提供符合MIL-STD-750 Method 102标准的军事规格产品。

      　　应用优势：

      　　最小电压变化：在宽温度范围内提供稳定的电压参考。

      　　灵活性：适用于各种电路设计，包括需要稳定电压参考的仪器。

      　　紧密公差：提供中心标称值的±0.15V电压公差。

      　　多种封装：支持灵活的引脚和封装选项，以适应不同的设计需求。

      　　技术规格：

      　　工作温度：-65°C至+175°C。

      　　储存温度：-65°C至+175°C。

      　　最大电流：最大电流Iz为70 mA，最大电流Imax为100 mA。

      　　焊接温度：260°C，持续10秒。

      　　电气特性：

      　　齐纳电压：不同型号提供不同的齐纳电压，如5.9V至6.2V。

      　　齐纳电流：标准为5.0 mA。

      　　最大齐纳阻抗：在5.0 mA时，阻抗为15欧姆。

      　　电压温度系数：在-55°C至+100°C范围内，系数为±2%。

      　　物理特性：

      　　尺寸：产品尺寸为98.8 x 70.0 x 164.5 mm。

      　　重量：单个二极管重量为0.2克。

      　　这款齐纳参考二极管适用于电源、信号处理、测试设备等需要精确电压参考的场合。其温度补偿特性和多种电压选项使其成为各种电子设计的理想选择。

      Microsemi 是美国高可靠性电子元器件厂商，其军级二三级管产品，被广泛应用于全球高端市�。钲谑�新葡萄AMG创展科技有限公司，授权代理销售Microsemi军级二三级产品，大量原装现货，欢迎咨询。

      推荐资讯

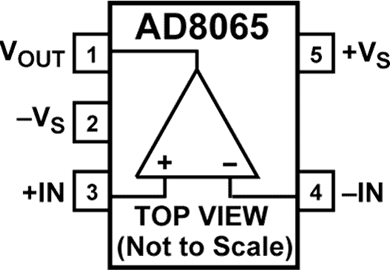

      • ADI晶圆AD8065
