L1807：Focus Microwaves高性能0.7-18GHz谐波调谐器

发布时间：2025-01-10 08:34:30     浏览：1491

　　L1807这款调谐器采用了 Focus Microwaves的专利技术 M(Multi-purpose tuners)，使用两个宽频带探头，允许同时独立控制两个谐波频率的反射系数的幅度和相位。这项技术广泛应用于高级应用，如高功率/效率射频放大器设计。通过在源和负载处以高于40dB的精度控制谐波阻抗，用户可以生成更稳健的晶体管行为模型，并更好地了解其设备在所有操作类别中的表现。M技术还可以用于在基波和谐波频率(2Fo 或 3Fo)预先匹配阻抗，非常适合混合有源系统，显著降低驱动高功率设备负载所需的功率。

L1807：Focus Microwaves高性能0.7-18GHz谐波调谐器

　　型号: L1807

　　频率范围: 0.7 - 18GHz

　　连接器类型: N型，APC-7

　　高电压驻波比: 63:1

　　谐波调优驻波比： 10:1-100:1

　　最大功率 (CW): 427W

　　重复性 (最�。琩B/典型，dB): -40/-50

　　重量: 57lbs

　　尺寸: 29.081*27.400

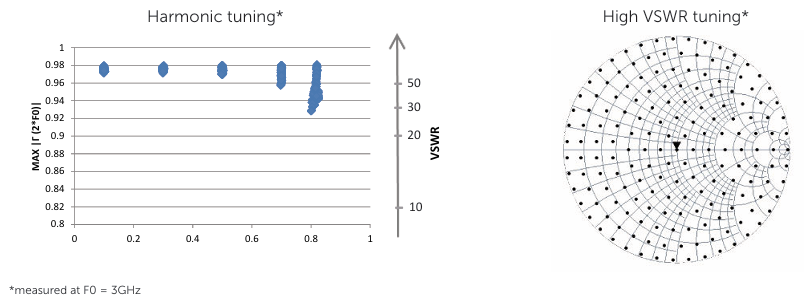

　　性能图表


更多Focus Microwaves 相关产品信息可咨询新葡萄AMG创展。
