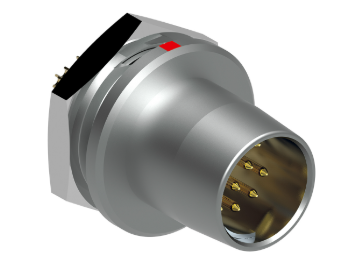

Fischer Connectors 103325 SF 104 A055-130连接器

　　这是一款由 Fischer Connectors 生产的 103325 SF 104 A055-130 型号的连接器，以下是关于该产品的详细介绍：

　　产品基本信息

　　产品编号：103325

　　产品系列：SF 104 A055-130

　　产品线：Core Series

　　系列尺寸：104

　　连接器类型：Plug(插头)

　　主体设计：Front-projecting(前凸式)

　　外壳材质：Brass(黄铜)

　　外壳颜色：Grey(灰色)

　　接触端接方式：Solder(焊接)

　　接触性别：Male(公头)

　　锁定系统：None(无锁定)

　　安装类型：Panel Front Mounted(面板前装)

　　电气与接触配置

触点数量Number of contacts	触点类型Contact type	绝缘体材料Insulator material	触点Contact ? [mm]	引脚直径Pin [mm]	接地引脚Ground pin ? [mm]	最小线径Wire size min [AWG]	最大线径Wire size max [AWG]	测试电压 AC r.m.s[kV] Test voltage AC r.m.s		测试电压 DC[kV] 在配接位置		每个触点的电流Current per contact [A]
								[kV] in mated position		测试电压 DC[kV] 在配接位置
								接触主体Contact to body	触点到触点Contact to contact [kw]	接触主体Contact to body	触点到触点Contact to contact
1	低压	PEEK	1.3	—	None	18	17	2.4	2.2	3.8	3.6	12
8	低压	PEEK	0.9	—	None	22	21	1.4	1.5	2	2.4	6

　　环境与机械性能

　　密封性能：IP50(防护等级，根据 IEC 60529 标准)

　　工作温度范围：-65 °C 至 250 °C

　　耐腐蚀性：

　　盐雾测试：1000小时，5%盐溶液，35°C(根据 IEC 60512-6-11 i+j // IEC 60068-2-14-Nb 标准)

　　耐久性：10,000次插拔

　　振动抗性：

　　频率范围：10 Hz 至 2000 Hz

　　振幅：1.5 mm 或 15 g

　　测试周期：每个轴向 12 次扫频循环，每次扫频循环 20 分钟(10-2000-10 Hz)

　　标准：IEC 60512-2-1, Test 2a // IEC 60512-2-2, Test 2b

　　冲击抗性：根据 MIL-STD-202 Method 204 Condition B 标准

　　应用场景

　　这款连接器适用于需要高可靠性、耐极端温度和耐腐蚀性的应用场景，例如航空航天、军事设备、工业自动化等领域。其混合低压接触配置和较大的电流容量使其能够满足多种电气连接需求。

　　如果你需要更详细的技术支持或定制化选项，请联系深圳新葡萄AMG创展科技ldteq.com。　Fischer Connectors是一家连接器公司，其产品以高可靠性、密封性和耐用性著称，广泛应用于军事、医疗、工业和通信领域。公司的产品线包括Core系列、UltiMate? 系列和Freedom? 系列等。深圳市新葡萄AMG创展科技有限公司优势代理分销Fischer连接器，欢迎咨询了解。
