  • PmT-3210-Frequency(0.3-24GHz)相位锁定振荡器

    发布时间：2025-02-12 09:17:52     浏览：1291

    　　PmT-3210-Frequency (GHz) 是由 Princeton Microwave Technology Inc. 生产的一款高性能相位锁定振荡器(Phase Locked Oscillator，简称 PLO)。该产品专为需要高频率稳定性、低相位噪声和宽频率范围的应用而设计，广泛适用于通信、雷达、测试与测量等领域。

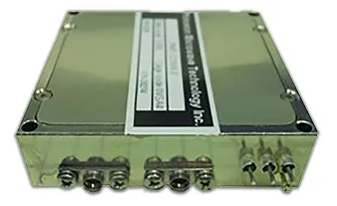

    PmT-3210-Frequency(GHz)相位锁定振荡器

    　　主要特点

    　　小型化设计：尺寸仅为 2.25 x 2.25 x 0.62 英寸，采用镍镀层封装。

    　　优异的相位噪声性能：在 10 kHz 偏移时相位噪声低至 -120 dBc/Hz，在 100 kHz 偏移时低至 -140 dBc/Hz。

    　　宽频率范围：0.3 GHz 到 24 GHz。

    　　高输出功率：+14 dBm。

    　　低杂散和低谐波：杂散信号低于 -80 dBc，谐波低于 -25 dBc。

    　　晶体频率稳定性：频率稳定性与外部参考源相同。

    　　表面贴装技术(SMT)制造。

    　　封装的有源器件

    　　电气规格

    　　频率范围：0.3 GHz 至 24 GHz

    　　输出功率：+14 dBm

    　　负载驻波比(VSWR)：2.0:1

    　　杂散信号：-80 dBc

    　　谐波：-25 dBc

    　　报警：高阻抗

    　　相位噪声：

    　　10 kHz 偏移：-120 dBc/Hz

    　　100 kHz 偏移：-140 dBc/Hz

    　　1 MHz 偏移：20 Log N + 3(N = 输出频率/参考频率)

    　　参考输入频率：100 MHz

    　　参考输入功率：0±3 dBm

    　　频率稳定性：与外部参考源相同

    　　工作电压：12/15 V

    　　工作电流：250 mA

    　　机械规格

    　　尺寸：2.25 x 2.25 x 0.62 英寸

    　　连接器类型：SMA-F

    　　工作温度范围：-25°C 至 +70°C

    　　存储温度范围：-55°C 至 +125°C

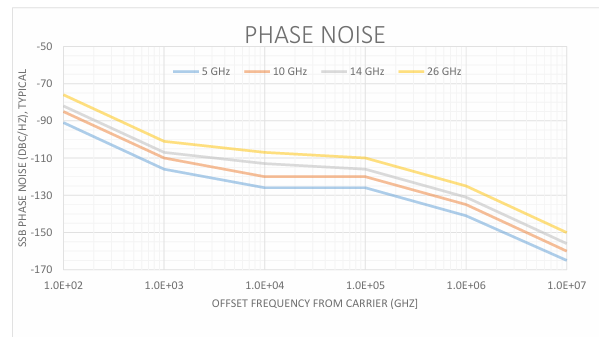

    　　典型相位噪声曲线


    　　应用场景

    　　PmT-3210-Frequency (GHz) 相位锁定振荡器适用于以下领域：

    　　通信系统：用于基站、卫星通信等，提供高稳定性和低噪声的频率源。

    　　雷达系统：为雷达发射机和接收机提供精确的频率参考。

    　　测试与测量设备：用于频谱分析仪、信号源等，确保测试结果的准确性。

    　　工业自动化：为工业控制系统提供高精度的频率信号。

    PmT公司自1993年起为军事和电信市场提供高质量的微波器件，如振荡器和放大器。该公司产品系列包括各种振荡器、低噪声放大器、功率放大器、功率分配器、耦合器、滤波器、混频器等。新葡萄AMG创展代理分销PmT公司产品，欢迎了解。
