  • Kuhne KU PA 070080-20 A射频功率放大器770-880MHz

    发布时间：2025-04-02 09:02:21     浏览：1642

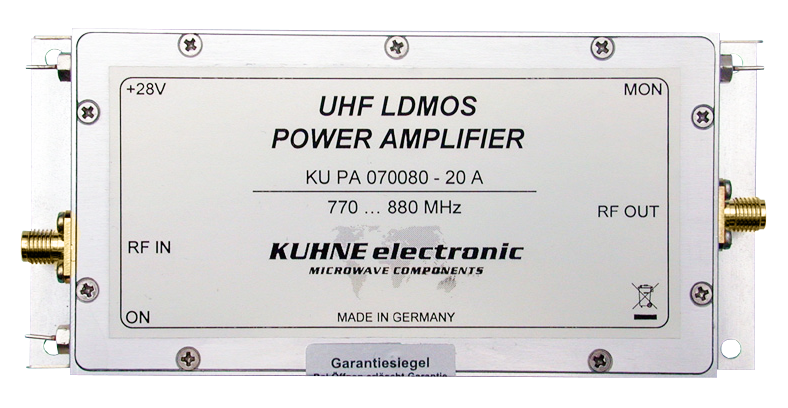

    Kuhne KU PA 070080-20 A射频功率放大器

    　　Kuhne KU PA 070080-20 A射频功率放大器主要性能参数

    　　工作频率范围：770 MHz到880 MHz。

    　　输入功率P1dB：典型值14 dBm，最大输入功率+20 dBm。

    　　输出功率P1dB：最小43 dBm(CW)，功率最小20 W(CW)。

    　　饱和功率：最小30 W。

    　　输出功率 COFDM：最小37 dBm，功率最小值为5 W。

    　　增益小信号：最小30 dB。

    　　增益平坦度小信号：最大6 dB。

    　　谐波抑制：最小 30 dB @ 43 dBm

    　　互调失真(IM3)：典型值 42 dBc，最小 39 dBc @ 40 dBm PEP

    　　效率：最小 40 % @ 44.7 dBm (CW)

    　　输入驻波比(VSWR)：最大1.8 : 1。

    　　输入反射损耗(S11)：最小10 dB。

    　　工作电压：开启电压为+9 V到14 V DC，供电电压为+28 V DC。

    　　静态电流：典型值400 mA。

    　　最大工作电流：最大值3.5 A。

    　　工作温度范围：-20℃到+55℃。

    　　输入输出接口：输入输出均为SMA母头，阻抗为50欧姆。

    　　外壳材质：铣削铝。

    　　尺寸：130 mm×60 mm×20 mm。

    　　重量：235g。

    　　应用领域

    　　移动通信。

    　　COFDM系统，支持QPSK、QAM调制方式。

    　　模拟传输系统。

    Alaris Kuhne是高频和微波领域过程与测量技术解决方案的领先企业。深圳市新葡萄AMG创展科技有限公司，优势代理销售Alaris Kuhne产品，欢迎咨询。
