Fischer MiniMax? MR11WL08工业级连接器

发布时间：2025-04-16 09:12:03     浏览：1814

　　Fischer  MiniMax? MR11WL08-0008-AN1-E1AP 是一款专为严苛环境设计的 面板后置式推拉锁紧插座，采用 8极低电压接触系统，支持 10G以太网高速传输，具备 IP68防护等级 和 军工级抗振/耐腐蚀性能，适用于工业自动化、通信设备及航空航天等领域。

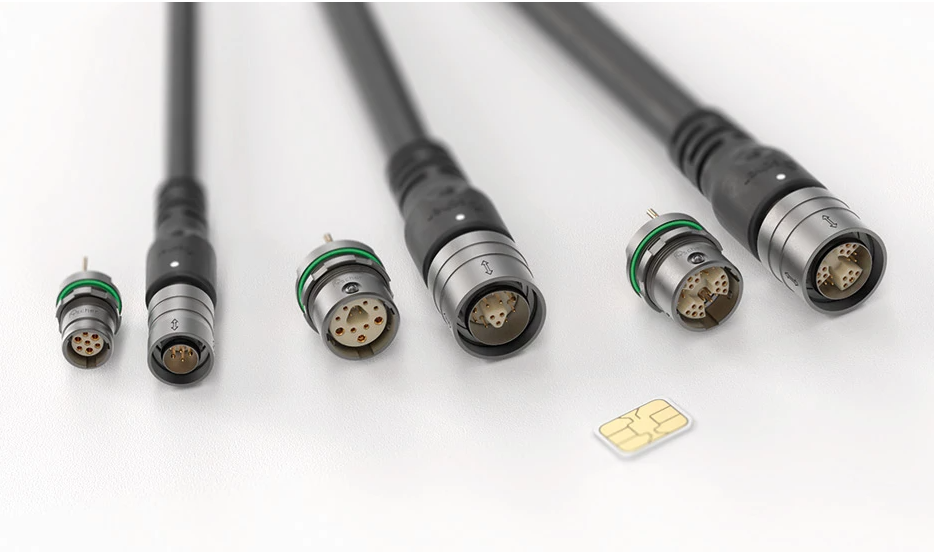

Fischer MiniMax? MR11WL08工业级连接器

　　1.产品概述

　　产品线: MiniMax? Series

　　系列尺寸: 08

　　连接器类型: 插座(Receptacle)

　　主体设计: 前凸式(Front-projecting)

　　锁定系统: 推拉式(Push-pull)

　　安装方式: 面板后置安装(Panel Rear Mounted)

　　2. 结构与材料

　　外壳材料: 黄铜(Brass)

　　外壳颜色: 炭灰色(Anthracite)

　　接触件类型: 无极性(Hermaphroditic)

　　接触配置: 多极低电压(Multipole low voltage)

　　绝缘材料: PEEK(高性能工程塑料)

　　3. 电气特性

　　接触件数量: 8 针

　　测试电压:

　　交流(AC): 1.6 kV(接触件间/接触件与外壳)

　　直流(DC): 2.2 kV(接触件间/接触件与外壳)

　　电流承载能力: 每接触件 3.8 A

　　数据协议兼容性: 支持以太网(最高 10 Gbit/s)

　　4. 机械与环境参数

　　防护等级: IP68(未插合时)

　　工作温度范围: -40°C 至 135°C

　　耐腐蚀性: 通过 1000 小时盐雾测试(5% 盐溶液，35°C)

　　耐久性: 5000 次插拔循环

　　抗振动: 10–500 Hz，1.5 mm 或 10 g，12 次扫频/轴

　　抗冲击: 300 g(符合 MIL-STD-202 标准)

　　5. 尺寸与安装

　　面板开孔直径: 10.45 mm

　　接触件直径: 0.5 mm(针径 0.4 mm)

Fischer Connectors是一家连接器公司，其产品以高可靠性、密封性和耐用性著称，广泛应用于军事、医疗、工业和通信领域。公司的产品线包括Core系列、UltiMate? 系列和Freedom? 系列等。深圳市新葡萄AMG创展科技有限公司优势代理分销Fischer连接器，欢迎咨询了解。
