Hypertronics SMPM系列高频Mini-Lock连接器110 GHz

发布时间：2025-04-22 09:25:43 浏览：939

　　Smiths Interconnect 的 SMPM 系列高频 Mini-Lock 连接器是一种小型、轻量化且坚固耐用的高频连接器，适用于高频信号传输(最高达 110 GHz)。

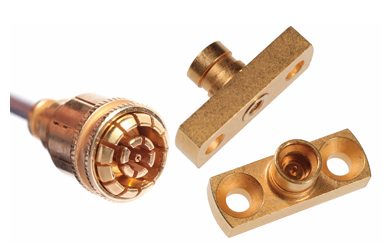

Hypertronics SMPM系列高频Mini-Lock连接器110 GHz

　　产品特点

　　小型轻量化：体积小、重量轻，适合空间受限的应用场景。

　　高频性能：支持高达 110 GHz 的信号传输。

　　电气性能优异：低插入损耗、低驻波比(VSWR)和高绝缘电阻。

　　坚固锁定机制：确保连接稳定，适用于恶劣环境。

　　宽温度范围：工作温度为 -65°C 至 +165°C。

　　高可靠性：符合 MIL-STD-202 标准的振动和冲击测试。

　　应用场景

　　卫星通信与导航：适用于 GEO/MEO/LEO 和小型卫星。

　　军事与商业项目：用于电子战、无人机(UAV)和无人地面车辆(UGV)。

　　太空飞行：支持载人和无人太空任务。

　　科学项目：为各种科学研究项目提供可靠的高频信号传输解决方案。

　　电气特性

　　阻抗：50 Ω

　　频率范围：DC 至 110 GHz

　　接触电阻：中心导体最大 6.0 毫欧姆，外导体最大 3.0 毫欧姆(直式连接器)或 2.0 毫欧姆(法兰式和 PCB 插装式)

　　绝缘电阻：最小 5000 兆欧姆

　　驻波比(VSWR)：1.25:1 至 26.5 GHz，1.35:1 至 50 GHz，1.65:1 至 110 GHz

　　插入损耗：0.04 × √f(GHz)

　　机械特性

　　中心接触保持力：最小 1.5 磅(俘获设计)

　　耐用性：至少 100 次插拔周期(全卡槽护套)，500 次插拔周期(平滑护套)

　　插入力：全卡槽接口典型值 4.5 磅，平滑护套接口典型值 2.5 磅

　　拔出力：全卡槽接口最小值 2.0 磅，平滑护套接口最小值 0.5 磅

　　锁定特性保持力：最小 20 磅(直式连接器)或 50 磅(法兰式连接器)轴向力

　　型号：

　　PN: 009-01-352

　　双孔法兰

　　PN: 009-01-328

　　PCB直插

深圳市新葡萄AMG创展科技有限公司授权代理销售Hypertronics连接器产品， Hypertronics连接器面向高可靠性市�。云涠烙械腍ypertac双曲面连接专利技术，为连接器产品提供性能优异的可靠连接。Hypertronics产品主要为全球军用、航空航天、医疗、舰载领域服务，欢迎咨询。
