Bliley HYD1-OBD-35MFA-ECAA OCXO温补晶振

发布时间：2025-05-16 09:04:27 浏览：885

　　Hydra 1 系列振荡器是由 Bliley Technologies, Inc. 生产的一款 G-Compensated OCXO(温度补偿型恒温晶振)，专为高振动环境而设计，其被动隔离技术可显著提高加速度敏感度，相比标准振荡器，在 1 kHz 偏移及更高频率下，加速度敏感度可提高 20 倍。该产品适用于对动态相位噪声性能要求极高的应用场景。

　　性能规格

　　频率范围：5 MHz 至 160 MHz。

　　供电电压：

　　选项 F：+12 Vdc(11.4 Vdc 至 12.6 Vdc)

　　选项 G：+15 Vdc(14.25 Vdc 至 15.75 Vdc)

　　输出类型：正弦波。

　　频率稳定性：

　　初始容差(+25°C ±1°C)：±0.25 ppm。

　　温度稳定性(相对于 +25°C)：±50 ppb、±100 ppb 或 ±250 ppb。

　　负载稳定性(±10% 负载变化)：±5.0 ppb。

　　供电电压稳定性(±5% 电压变化)：±5.0 ppb。

　　功耗：

　　启动时(25°C)：7.0 W。

　　稳态时(25°C)：3.0 W。

　　电子频率控制：

　　电压范围：0 Vdc 至 5 Vdc。

　　频率范围：±0.5 ppm 或 ±1 ppm。

　　输入阻抗：100 kΩ。

　　线性度：10%。

　　输出特性(正弦波)

　　输出电平：10.0 dBm。

　　谐波：-30 dBc。

　　负载阻抗：45 Ω 至 55 Ω。

　　驻波比(VSWR)：2:1(50 Ω)。

　　动态相位噪声

　　测试条件：25°C，10 MHz。

　　相位噪声：

　　10 Hz 偏移：-100 dBc/Hz。

　　100 Hz 偏移：-115 dBc/Hz。

　　1000 Hz 偏移：-160 dBc/Hz。

　　10 kHz 偏移：-165 dBc/Hz。

　　100 kHz 偏移：-165 dBc/Hz。

　　振动特性：符合 DO-160 曲线 C(随机振动)。

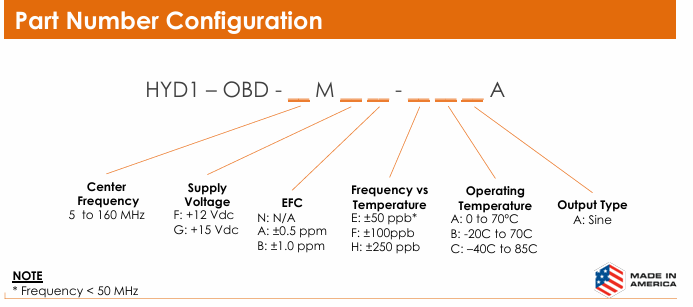

订购指南：

Bliley HYD1-OBD-35MFA-ECAA OCXO温补晶振

　　Bliley公司是一家全球领先的低噪声频率控制产品设计和制造商，其产品包括恒温晶体振荡器(OCXO)、温度补偿晶体振荡器(TCXO)、压控晶体振荡器(VCXO)等，广泛应用于卫星通信、航空航天、军事国防、5G通信等领域。更多Bliley 相关产品信息可咨询新葡萄AMG创展。
