Norsat 1041XRTS KU波段BUC上变频器

发布时间：2025-06-23 09:08:18 浏览：63

　　Norsat International Inc.生产的Ku波段 4W 非倒置式块上变频器(Block Upconverter，简称 BUC)，型号为 1041XRTS，主要用于卫星通信系统，将低频信号上变频至 Ku 波段的高频信号，以便通过卫星链路传输。

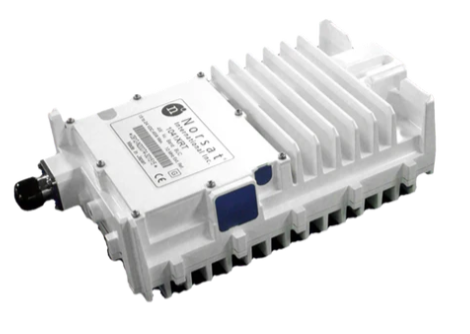

Norsat 1041XRTS KU波段BUC上变频器

　　主要技术规格

　　输出频率范围：13.75 GHz 至 14.50 GHz(部分型号为 14.0 GHz 至 14.50 GHz)

　　输入频率范围：950 MHz 至 1700 MHz(部分型号为 950 MHz 至 1450 MHz)

　　输出功率：36 dBm(至 1dB 压缩点)

　　本振频率：12.80 GHz(部分型号为 13.05 GHz)

　　输入 VSWR：2.0:1

　　输出 VSWR：2.1:1

　　相位噪声：

　　-70 dBc/Hz @ 1 kHz

　　-80 dBc/Hz @ 10 kHz

　　-90 dBc/Hz @ 100 kHz

　　外部参考时钟：10 MHz 信号频率，参考电平范围为 -5 dBm 至 +5 dBm

　　电源要求：通过 IF 电缆中心导体供电，电压范围为 +15V 至 +24V

　　功耗：45 W

　　机械和物理规格

　　输出波导：WR75(带槽)

　　尺寸：228 mm × 125 mm × 65 mm(9.0 英寸 × 4.9 英寸 × 2.6 英寸)

　　重量：1.9 kg(4.2 磅)

　　连接器选项

　　F 型连接器：75 欧姆

　　N 型连接器：50 欧姆

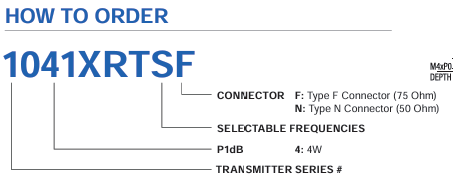

　　订购信息

　　特点

　　高增益稳定性：在任何恒定频率下，增益稳定性为 ±2.25 dB;在任何 54 MHz 带宽内，增益稳定性为 ±1.0 dB;在整个 750 MHz 带宽内，增益稳定性为 ±3.0 dB。

　　宽温度范围：工作温度范围为 -40°C 至 +55°C。

Norsat公司是通信解决方案的提供商，公司的产品线包括微波组件、便携式卫星系统、海上解决方案、远程网络解决方案以及设备融资，Norsat的产品和解决方案广泛应用于政府、军队、交通、资源和海洋产业等多个领域。深圳市新葡萄AMG创展科技有限公司，优势代理销售Norsat产品，欢迎咨询。
