Connor-Winfield VBLD861-100.0M超低相位噪声VCXO

发布时间：2025-08-15 08:44:26     浏览：2729

　　Connor-Winfield VBLD861系列，是一款超低抖动压控晶体振荡器(VCXO)，采用9×14mm SMT封装，工作电压3.3V，频率范围80-125MHz，提供±20ppm牵引范围，具有60fs的优异抖动性能。

　　该产品采用三次泛音高Q晶体设计，相位噪声极低(本底噪声<-160dBc)，能有效抑制机械振动干扰，并支持商业级和工业级温度范围(如-40~85°C)。主要应用于需要高精度时钟信号的设备，如通信设备、网络设备等。


　　关键特性：

　　供电电压：3.3V ± 5% (3.135V ~ 3.465V)

　　输出逻辑：LVCMOS

　　频率范围：80MHz ~ 125MHz(支持80.0M、81.92M、100.0M、119.0M、122.88M、125.0M)

　　频率稳定性：±10ppm(温度)、±0.2ppm(电压)、±5ppm(老化10年)

　　牵引范围：±20ppm(典型)，±5ppm(绝对APR)

　　抖动性能：60fs RMS(典型)、100fs RMS(最大)

　　相位噪声：-80dBc/Hz(10Hz)、-165dBc/Hz(1MHz)

　　工作温度：0~85°C、0~70°C、-40~85°C、-20~70°C

　　封装尺寸：9×14mm SMT(表面贴装)

　　控制电压(Vc)范围：0.3V ~ 2V(1.65V 中点)

　　牵引斜率：15ppm/V(Vc=1.65V)

　　调制带宽：10kHz(3dB)

　　启动时间：≤10ms

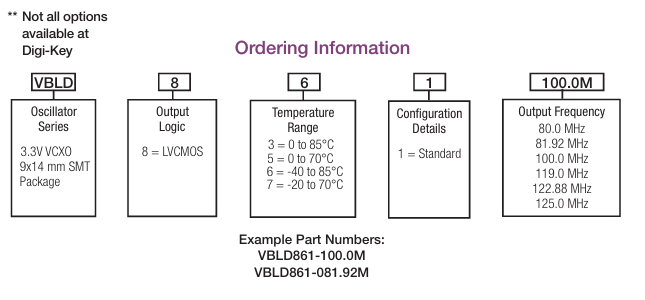

　　订购指南：

Connor-Winfield VBLD861-100.0M超低相位噪声VCXO订购指南

　　相关型号：

　　VBLD861-080.0M

　　VBLD861-081.92M

　　VBLD861-100.0M

　　VBLD861-122.88M

　　VBLD861-125.0M

更多Connor-Winfield晶振产品可咨询新葡萄AMG创展。
