C1XM13 1.25-1.4GHz高功率SMA环行器Sonoma Scientific

发布时间：2025-10-29 09:14:01     浏览：497

　　C1XM13是一款专为 1.25-1.4 GHz 射频系统设计的高功率 SMA 环行器(Circulator)，由 Sonoma Scientific公司研发制造，适用于雷达、卫星通信、高功率放大器等高要求场景。

C1XM13 1.25-1.4GHz高功率SMA环行器Sonoma Scientific

　　参数

　　工作频率 (Frequency)：1.25 – 1.4 GHz

　　隔离度 (Isolation)：≥ 20 dB (最小值)

　　插入损耗 (Insertion Loss)：≤ 0.3 dB (最大值)

　　电压驻波比 (VSWR)：≤ 1.22:1 (最大值)

　　正向平均功率 (Forward Power, Avg)：100 W

　　正向峰值功率 (Forward Power, Peak)：1000 W

　　反向平均功率 (Reverse Power, Avg)：100 W

　　反向峰值功率 (Reverse Power, Peak)：1000 W

　　工作温度 (Operating Temp)：-55°C 至 +90°C

　　存储温度 (Storage Temp)：-55°C 至 +100°C

　　尺寸 (Size)：1.00” × 1.00” × 0.50” (长×宽×高)

　　连接器类型 (Connector)：SMA

　　接口配置 (Configuration)：Female / Female / Female (三端口全母头)

　　典型应用场景

　　雷达系统

　　卫星通信设备

　　高功率射频放大器隔离

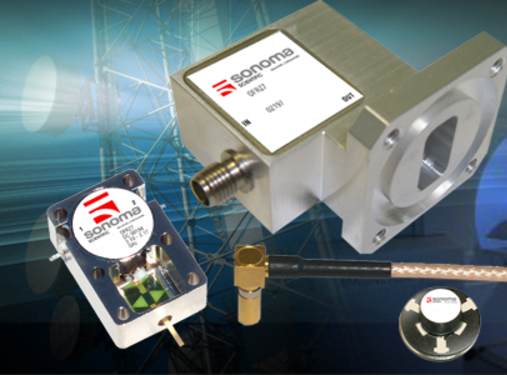

Sonoma Scientific是设计和制造射频/微波铁氧体隔离器和环行器的全球领导者，为医疗、军事、公共安全、卫星和雷达应用领域的客户提供服务。该公司提供从 40 MHz 到 50 GHz 的各种定制和现成解决方案。Sonoma Scientific以其高质量的微波组件而闻名，其射频隔离器和环形器包括波导(Waveguide)、同轴(Coaxial)、混合(Hybrid)、插入式(Drop-Ins)和微带线(Microstrip)等不同类型，深圳市新葡萄AMG创展科技有限公司，优势代理销售Sonoma产品，欢迎咨询。
