Q-Tech QT3003C,QT3013C,QT3023C,QT3003S,QT3013S,QT3023S TCXO 3.3至5Vdc,10MHz至80MHz

发布时间：2025-11-04 09:24:29     浏览：368

　　Q-Tech Corporation的QT3003C,QT3013C,QT3023C,QT3003S,QT3013S,QT3023S是一款高性能的模拟温度补偿晶体振荡器(Analog TCXO)，主要用于通信系统、军事时钟应用、控制与测量以及信号处理等领域。

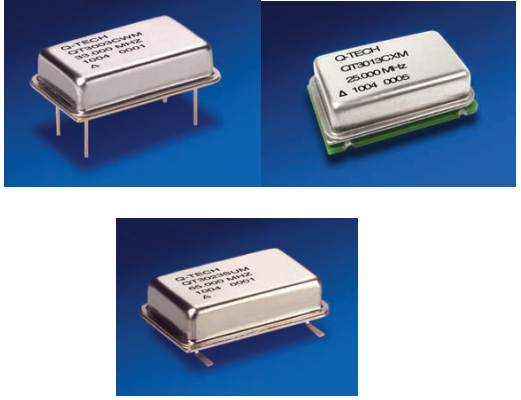

Q-Tech QT3003C,QT3013C,QT3023C,QT3003S,QT3013S,QT3023S TCXO

　　型号性能参数


ParametersQT3003C
(DIP)		QT3013C
(SMD)		QT3023C
(Gull Wing)		QT3003S
(DIP)		QT3013S
(SMD)		QT3023S
(Gull Wing)
HCMOSSINE   WAVE
Output freq.range(Fo)10MHz—80MHz
Supply voltage(Vdd)+3.3Vdc±5%or+5Vdc±5%
Maximum Applied Voltage(Vdd max.+7Vdc
Frequency stability(AF/△T)See Option codes
Operating temp. (Topr)See Option codes
Storage temp. (Tsto)-62℃ to+125℃
Operating supply current(Idd)20mA(No Load)at 3.3Vdc
40mA(No Load)at 5.0Vdc
Output amplitude or powerHigh(min.):Vcc-10%
Low(max.):Gnd+10%		3dBm±3dBm
Output Load10k//15pF50Ω
Total Harmonic Distortion(THD)
or harmonics		N/A-20dBc max.
Sub-harmonics-40dBc max.
Start-up time10ms max.
Phase Noise at 25℃(typ.)
at 80MHz		10Hz-70dBc/Hz
100Hz-100dBc/Hz
1kHz-130dBc/Hz
10kHz-150dBc/Hz
100kHz-155dBc/Hz
Integrated Phase Jitter RMS
(12kHz to 20MHz)typ.		lps
Aging(at 70°℃)±5ppm max.10 years

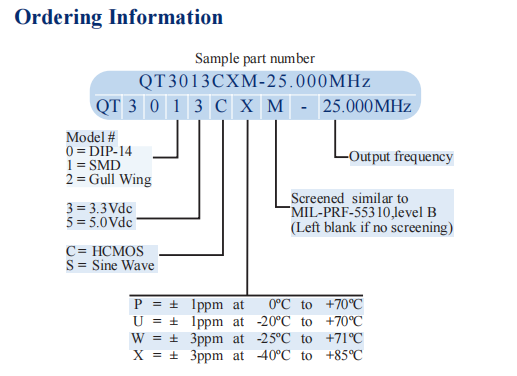

　　订购指南：

Q-Tech QT3003C订购指南

深圳市新葡萄AMG创展科技有限公司授权代理销售Q-TECH产品，备件现货，欢迎与业界同行合作。

推荐资讯

  • Marvell 88E6393X 11端口单芯片以太网交换机
    Marvell 88E6393X 11端口单芯片以太网交换机 2025-07-29 09:13:02

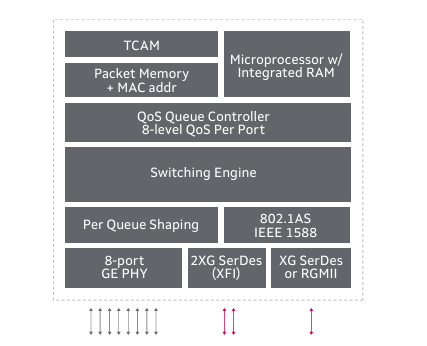

    Marvell? Link Street? 88E6393X 是一款面向SOHO/SMB市场的11端口单芯片以太网交换机，集成8个10/100/1000Mbps PHY和3个XG SerDes接口（支持USXGMII/10GBASE-R/5GBASE-R等高速协议）。典型应用于L3企业交换机、工业自动化设备（如PLC同步控制）及网关聚合方案，可通过SerDes级联扩展至24端口系统。该芯片延续Marvell在网络半导体领域优势，尤其适合需要高精度时钟同步（如工业4.0）的中低密度交换场景。
