WIN-14712,WIN-14713,WIN-14714 1.85mm直角适配器Winchester Interconnect

发布时间：2025-11-21 08:56:51     浏览：400

　　Winchester Interconnect 的 1.85mm 精密直角适配器(R/A Adapters) 是一款高性能射频(RF)和微波(Microwave)连接适配器，专为 DC 至 67 GHz 的宽频带应用设计。该产品采用 优化结构，确保无模干扰(mode-free) 操作，适用于高频、高精度信号传输场景。

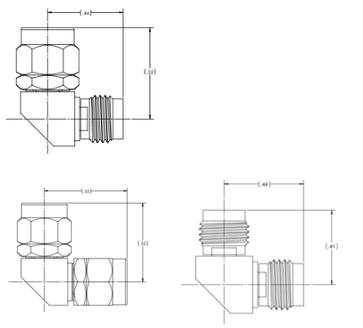

Winchester Interconnect 1.85mm直角适配器

　　产品型号及规格

型号接口组合描述
WIN-147121.85mm Plug → 1.85mm Jack公头（Plug）转母头（Jack）直角适配器
WIN-147131.85mm Plug → 1.85mm Plug公头（Plug）转公头（Plug）直角适配器
WIN-147141.85mm Jack → 1.85mm Jack母头（Jack）转母头（Jack）直角适配器


　　核心特点

　　超宽频率范围：支持 DC 至 67 GHz，适用于毫米波应用。

　　低驻波比(VSWR)：≤1.35:1，确保信号完整性，减少反射损耗。

　　坚固耐用的结构：

　　不锈钢外壳(Stainless Steel Body)提供优异的机械强度和耐腐蚀性。

　　优化陶瓷介质珠(Optimized Dielectric Beads) 降低信号损耗。

　　铍铜(BeCu)中心触点 确保良好的电气性能和长期可靠性。

　　兼容性：采用 M7 螺纹设计，可与 2.4mm 接口互配，适用于不同设备连接需求。

　　适用领域

　　测试与测量(Test & Measurement)：用于高频信号分析、网络分析仪等设备。

　　卫星通信(SATCOM)：适用于高频卫星通信系统。

　　军工(Military)：雷达、电子战(EW)等高频军事设备。

　　航空航天(Aerospace)：机载、星载系统的高频信号连接。

　　定制服务

　　Winchester Interconnect 提供 1.85mm、2.4mm、2.9mm 全系列适配器及电缆连接器，并支持 定制化配置，用户可根据需求定制特殊接口组合。

Winchester是一家高可靠性连接器制造厂商，具备AS9100和AS7003航空航天质量体系认证，为全球客户提供同轴线缆、微波连接器产品。其产品被广泛应用于军用、航空航天、通信测试领域。深圳市新葡萄AMG创展科技有限公司，授权代理Winchester连接器产品，欢迎咨询。
