GaGe 14-bit PCIe高速数字化仪型号速览与参数对照表

发布时间：2025-11-28 10:49:58 浏览：464

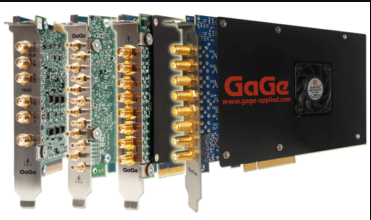

　　GaGe by Vitrek 目前提供多款 14-bit PCIe 高速数字化仪(digitizer)，覆盖从双通道到八通道、125 MS/s 到 500 MS/s 的采样率范围，板载内存最高可达 8 GS(16 GB)，并具有业内领先的 ENOB 表现(≥11 bit)。以下列出主流型号并作参数对比，方便选型。

　　产品一览

　　RazorEdge Express – 2 通道，250 MS/s，125 MHz 带宽，入门级高性价比

　　RazorPlus Express – 2 通道，500 MS/s，250 MHz 带宽，主流科研/工业首选

　　Razor Express 14X2 – 2/4 通道，200 MS/s，125 MHz 带宽，内存配置灵活

　　Octave Express 83XX – 2/4 通道，125 MS/s，100 MHz 带宽，中等通道密度 Octopus Express 83XX – 8 通道，125 MS/s，100 MHz 带宽，多通道并行采集

　　关键参数对比表

产品系列型号	通道数	最高采样率	模拟带宽	板载内存	输入阻抗	耦合方式	总线接口	典型 ENOB
RazorEdge Express (CSE142502)	2	250 MS/s	125 MHz	4 GS（8 GB）	50 Ω / 1 MΩ	DC（AC 可�。�	PCIe Gen3 x8	~11.6 bit
RazorPlus Express(CSE50214)	2	500 MS/s	250 MHz	4 GS（8 GB）	50 Ω / 1 MΩ	DC（AC 可�。�	PCIe Gen3 x8	~11.6 bit
Razor Express 14X2 (CSE1422,CSE1442)	2,4	200 MS/s	125 MHz	1-8 GS	50 Ω / 1 MΩ	AC/DC	PCIe Gen3 x8	~11.5 bit
Octave Express 83XX (CSE8322,CSE8325,CSE8327,CSE8329,CSE8342,CSE8345,CSE8347CSE8349)	2,4	125 MS/s	100 MHz	2-8 GS	50 Ω / 1 MΩ	AC/DC	PCIe Gen3 x8	~11.5 bit
Octopus Express 83XX (CSE8382,CSE8385,CSE8387,CSE8389)	8	125 MS/s	100 MHz	1-8 GS	50 Ω / 1 MΩ	AC/DC	PCIe Gen3 x8	~11.5 bit

　　典型应用

　　激光雷达、雷达信号记录、粒子物理、半导体测试、超声/无损检测、通信试验台、多通道并行数据采集等场景。

GaGe 是 Vitrek 旗下的高速数据采集品牌，主打高采样率、高分辨率的 PC 插卡式数字化仪和配套软件，深圳市新葡萄AMG创展科技有限公司，优势直接渠道提供GaGe产品订货服务，欢迎咨询。
