Vincotech 600V 20A功率�？�10-F006PPA020SB-M685B

发布时间：2025-12-02 09:20:34     浏览：402

　　Vincotech 10-F006PPA020SB-M685B 功率模块适用于 高能效、高可靠性工业驱动系统，集成PFC与逆变功能，优化开关损耗，是 电机控制、电源转换等应用的理想选择。

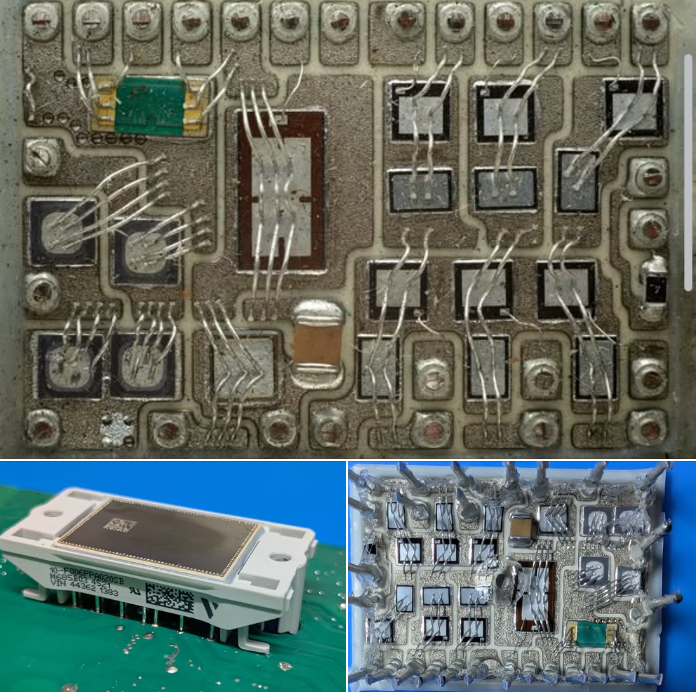

Vincotech 10-F006PPA020SB-M685B 功率�？�

　　型号：10-F006PPA020SB-M685B

　　类型：Flow PIM 0 + PFC(功率集成模块)

　　封装：17mm 高度，Clip-in PCB 安装方式

　　核心优势：

　　集成 整流二极管、PFC开关(MOSFET)、逆变IGBT 于一体，优化功率转换效率。

　　采用 沟槽场截止IGBT(Trench Field Stop)，降低饱和损耗，提高开关性能。

　　最新一代 超结MOSFET，提升PFC(功率因数校正)效率。

　　2. 关键规格

　　额定电压：600VV

　　最大电流(逆变IGBT)：20AA

　　最大功率耗散：90WW

　　最大结温：150°C°C

　　热阻(IGBT→散热片)：1.81K/W

　　3. 主要应用

　　工业驱动(如伺服电机、变频器)

　　嵌入式驱动(如自动化设备、机器人)

　　高效PFC电路(适用于开关电源、UPS等)

　　4. 核心特性

　　? 高性能IGBT：

　　低开关损耗(Eon=0.667mJ @15A, 125°C)

　　6μs短路耐受能力(VGE=15V)，提高系统可靠性。

　　? 高能效PFC MOSFET：

　　导通电阻仅3.6mΩ(Tj=25°C)，降低导通损耗。

　　栅极电荷(Qg)170nC，优化高频开关性能。

　　? 优化热管理：

　　低热阻设计(MOSFET Rth(j-s)=0.78K/W)，提升散热能力。

　　5. 安全与可靠性

　　2500V AC隔离耐压(1分钟测试)

　　12.7mm爬电距离，符合工业级安全标准。

　Vincotech专注功率电子�？檠蟹⒂胫圃欤哺枪ひ�、新能源、电动汽车等领域。其产品涵盖4A至1800A电流范围、600V至2400V电压范围，深圳市新葡萄AMG创展科技优势代理销售Vincotech功率�？椋队裳私狻�
