Linear Systems J500系列电流调节二极管0.192mA至5.6mA

发布时间：2026-01-05 09:14:06 浏览：267

　　SST500系列是由Linear Integrated Systems设计的高精度电流调节二极管(Current Regulative Diode, CRD)，适用于需要稳定电流源的应用场景。该系列可替代Vishay/Siliconix的SST502系列，提供更优的性能和一致性。

Linear Systems J500系列电流调节二极管

　　核心功能：在宽电压范围内维持恒定电流，无需额外偏置电路。

　　典型应用：测试仪器、医疗设备、传感器偏置电路、LED驱动等。

　　关键参数

　　电流范围：0.192mA (SST500) ~ 5.6mA (SST511)

　　动态阻抗： (Zd)0.07MΩ (SST511) ~ 15MΩ (SST500)

　　工作电压最高：50V(POV)

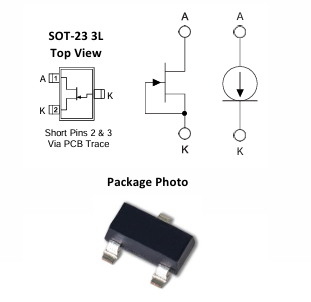

　　封装：SOT-23 3引脚(引脚2和3需短接)

　　工作温度：-55°C ~ 150°C(结温)

　　持续功耗：350mW

　　正向电流(连续)：20mA

　　反向电流(峰值)：50mA

　　型号选型指南

PART	Forward Current3IF(mA)				Dynamic Impedance4Zd(MΩ)		Knee Impedance		Limiting Voltage5VL(V)
	VF= 25V				VF= 25V		Zk(MΩ)		IF= 0.8IF(min)
							VF= 6V
	MIN	NOM	MAX	MIN		TYP	TYP	TYP	MAX
SST500	0.192	0.24	0.288	4		15	2.5	0.4	1.2
SST501	0.264	0.33	0.396	2.2		10	1.6	0.5	1.3
SST502	0.344	0.43	0.516	1		2.7	0.7	0.6	1.5
SST503	0.448	0.56	0.672	0.7		2	0.5	0.7	1.7
SST504	0.6	0.75	0.9	0.5		1.5	0.4	0.8	1.9
SST505	0.8	1	1.2	0.4		1	0.3	0.9	2.1
SST506	1.12	1.4	1.68	0.3		0.8	0.2	1.1	2.5
SST507	1.44	1.8	2.16	0.2		0.6	0.12	1.3	2.8
SST508	1.9	2.4	2.9	0.1		0.4	0.08	1.5	3.1
SST509	2.4	3	3.6	0.09		0.3	0.06	1.7	3.5
SST510	2.9	3.6	4.3	0.08		0.3	0.04	1.9	3.9
SST511	3.8	4.7	5.6	0.07		0.2	0.03	2.1	4.2

新葡萄AMG创展优势代理Linear Systems产品，价格优惠，欢迎咨询。
