Focus 11075 W波段可编程调谐器75-110GHz 负载牵引/晶圆测试/毫米波

发布时间：2026-01-07 09:00:28     浏览：287

　　Focus Microwaves Inc.推出的W波段可编程调谐器(型号11075)是一款高性能毫米波调谐设备，专为75–110 GHz(W波段)的精密测试而设计。它基于成熟的1816型号调谐器技术优化升级，显著提升了调谐分辨率与稳定性，适用于负载牵引测量、噪声参数提取及晶圆级测试等高精度应用场景。

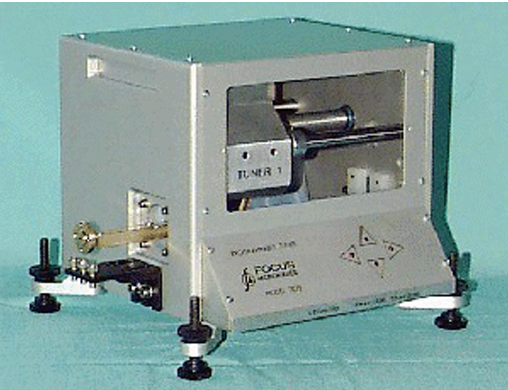

Focus 11075 W波段可编程调谐器75-110GHz

　　技术参数

　　频率范围：75–110 GHz

　　最小VSWR：1.4:1(最大值)

　　最大VSWR：10:1(典型值)，19:1(部分频段)

　　插入损耗：1.6 dB(最大，VSWR.min时)

　　RF重复性：≥40 dB

　　校准兼容性：Wiltron 360 & HP 8510

　　调谐分辨率：0.14°/步进(@94 GHz)

　　可调点数：2,500,000(@94 GHz)

　　机械精度：±1步进

　　步进尺寸：垂直0.75 μm，水平1.27 μm

　　RF连接器：WR-10波导

　　尺寸：8.3 × 6 × 5 英寸

　　重量：4.3 kg

　　功率处理：50 W(CW)

　　调谐方式：自动/手动/鼠标控制

　　主要特点：

　　使用Teflon稳定垂直轴，提高反射系数(Γ)的幅度和相位分辨率

　　采用精密开槽镀金WR-10波导，非接触式镀金探头在波导槽内移动，实现高精度调谐(机械误差<±1μm)

　　兼容WinCCMT控制软件(基于IBM-PC)，可用于校准、噪声和负载牵引测量

　　“On-Wafer”选项：支持晶圆探针操作，侧面配有连接器和探针支架

　　适用场景

　　毫米波测试(75–110 GHz)

　　负载牵引测量(Load Pull)

　　噪声参数提取

　　晶圆级测量(On-Wafer)

更多Focus Microwaves 相关产品信息可咨询新葡萄AMG创展。
