Connor-Winfield CW25-TIM GPS接收器与振荡器�？�

发布时间：2026-01-16 08:46:58     浏览：389

　　CW25-TIM 是 Connor Winfield推出的超小尺寸、全集成 "GPS 授时接收机 + 数字锁相振荡器" �？椋ㄎ尴呋尽�5G 小基站、IEEE-1588v2 边界时钟、软件无线电、电力同步、测试仪表等需要长期高精度频率/时间参考的场景设计。把它焊到主板上，只需再配一根 GPS 天线和 3.3 V 电源，就能立即获得：

　　1.优于 ±30 ns(RMS)的 UTC 对齐 1PPS

　　2.10 MHz 默认、150 Hz-80 MHz 可程控的低相噪时钟

　　3.失锁后仍能保持 <±1 ?s/24 h(TCXO 版)或更高保持能力(外接 OCXO/Rb 版)

　　4.全温度范围 -20 °C~+70 °C 内频率稳定度 ±280 ppb(TCXO)

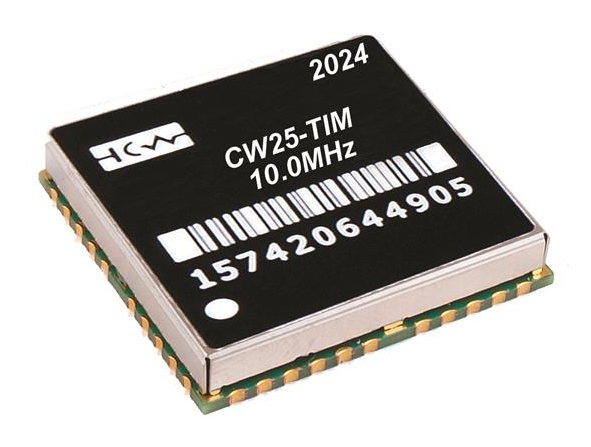

Connor-Winfield CW25-TIM GPS接收器与振荡器模块

　　订购信息Ordering Information

Model NumberBase Frequency (MHz)Thermal Stability
CW25-TIM10.0 MHz±280ppb;-20 to 70°CStandard TCXO

　　CW25-TIM-10M-TCXO 标准版 10 MHz ±280 ppb

　　CW25-TIM-XXM-OCXO 客户指定外接 10 MHz 参考版

　　主要特性

　　集成设计：将GPS接收器和数字PLL电路结合，用于驯服从GPS解决方案衍生的1 PPS信号

　　自主相位校准：能够抵消锯齿波误差，消除悬挂桥接条件

　　频率输出：除了产生相位对齐的1 PPS输出外，还能产生一个额外的时钟信号，该信号与1 PPS信号相位对齐

　　可编程频率：LVCMOS输出可在150 Hz至80 MHz之间数字合成任意频率

　　技术规格

　　电源电压：3.3 VDC

　　工作温度范围：-20°C至+70°C

　　尺寸：25 mm x 27 mm(OEM表面贴装封装)

　　符合RoHS标准

　　时钟系统

　　主时钟：板载TCXO(温度补偿晶体振荡器)提供系统主时钟，用于保持性能

　　外部参考输入：

　　可选外部1 PPS输入

　　可选外部10 MHz时钟输入(如OCXO、DOCXO或铷振荡器)，用于改善保持性能

　　应用领域

　　无线系统的高稳定性频率参考

　　软件定义无线电系统

　　时间戳应用

　　IEEE 1588v2协议

　　需要高精度、长期时间和频率生成的1 PPS频率源应用

更多Connor-Winfield晶振产品可咨询新葡萄AMG创展。
